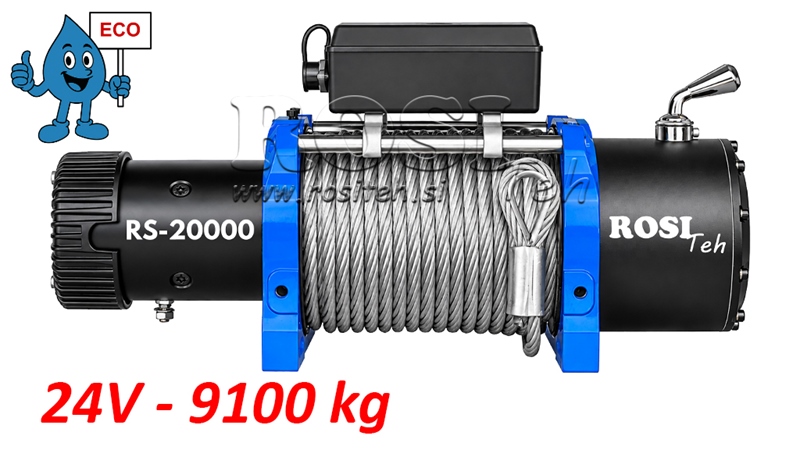

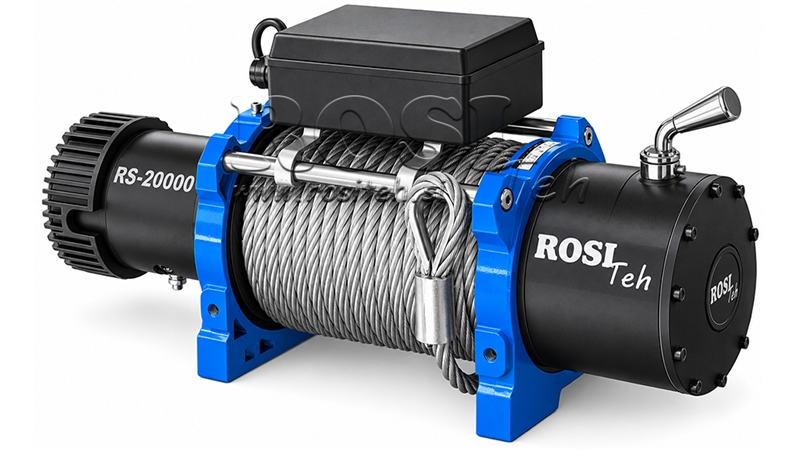

24 V ELEKTRISK SPIL RS-20000 - 9100 KG - STÅLWIRE - ECO
| Tekniske oplysninger | |
| Leverandør: | Kina |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 59,6 kg |
| Dimensioner: | 618 x 196 x 260 mm |
| Trækkapacitet: | 9100 kg (20000 lbs) |
| Geartransmission: | 4-trins planetgear |
| Udvekslingsforhold: | 469:1 |
| Kobling: | Drejeknap (180°) |
| Tromlediameter og -længde: | 89 x 224 mm |
| Wire: | Galvaniseret stålwire (12 mm x 26 m) |
| Anbefalet batteri: | Mindst 12 Ah |
| Monteringsmål: | 254 x 114,3 mm |
| Strømforsyning: | Elektrisk (via batteri) |
| Motor: | 24V DC-elmotor - 7,8 HP (forseglet) |
| Spænding: | 24 V (DC) |
| Betjening: | Kablet og trådløs fjernbetjening |
Beskrivelse
Det elektriske RS-20000 (24 V)-spil er en særdeles kraftfuld og omkostningseffektiv løsning fra vores ECO-serie, udviklet til at trække tunge laster og til brug under krævende arbejdsforhold. Med en nominel trækkapacitet på op til 9100 kg (20.000 lbs) er det velegnet til kraftige terrængående køretøjer og utility-køretøjer, trailere, bjærgningskøretøjer, landbrugs- og skovbrugsmaskiner samt andre anvendelser, hvor der kræves høj og kontrolleret trækkraft.
Spillet drives af en 24 V DC-strømforsyning og en kraftig 7,8 HP elmotor. Det firetrins planetgearsystem med et udvekslingsforhold på 469:1 giver højt drejningsmoment og effektiv kraftoverførsel til tromlen. Den nominelle trækkapacitet på op til 9100 kg (20.000 lbs) gælder for det første lag stålwire. Efterhånden som antallet af wirelag på tromlen øges, reduceres den tilgængelige trækkapacitet gradvist, hvilket er karakteristisk for alle tromlespil.
RS-20000 er udstyret med en 12 mm tyk, 26 m lang galvaniseret stålwire. Det 180° drejelige frikoblingshåndtag gør det muligt at skifte spillet til friløbstilstand for hurtigere manuel afvikling af wiren. Spillet kan betjenes med enten den kablede eller den trådløse fjernbetjening.
Mest almindelige anvendelser:
-
Bjærgning og træk af tunge køretøjer (assistance til køretøjer, der sidder fast i mudder, sne eller vanskeligt terræn).
-
Brug på bjærgningskøretøjer og trailere (læsning, træk og positionering af køretøjer, maskiner og andre tunge laster).
-
Træk af tømmer og tunge laster (flytning af træstammer, udstyr og materialer over kortere afstande).
-
Landbrugs- og skovbrugsarbejde (træk af maskiner, udstyr eller laster i svært tilgængelige områder).
-
Brug på kraftige terrængående køretøjer og utility-køretøjer, hvor der kræves høj trækkapacitet.
-
Installations- og servicearbejde (kontrolleret flytning og positionering af tunge komponenter, maskiner eller udstyr).
Hvorfor vælge et elektrisk spil i stedet for manuel trækning?
-
meget høj trækkapacitet på op til 9100 kg (20.000 lbs),
-
jævnt og kontrolleret træk,
-
kraftig 7,8 HP elmotor,
-
robust galvaniseret stålwire,
-
mindre fysisk anstrengelse for brugeren,
-
hurtigere og mere effektiv drift.
Til tungere laster eller mere krævende træksituationer anbefaler vi at bruge en egnet kasteblok, som giver mulighed for at:
-
øge den tilgængelige trækkapacitet,
-
reducere belastningen på spillet,
-
gøre det lettere at flytte tunge laster,
-
bidrage til at forlænge spillets levetid.
Det elektriske RS-20000 ECO-spil er det ideelle valg for brugere, der har brug for et kraftigt 24 V elektrisk spil med stålwire og en trækkapacitet på op til 9100 kg til krævende professionelle og private anvendelser.
Pakken indeholder:
-
RS-20000 ECO elektrisk spil,
-
stålwire,
-
krog til stålwire,
-
kablet og trådløs fjernbetjening,
-
elektriske tilslutningskabler,
-
rullewirestyr,
-
monteringsbolte.


Valg af kabler og sikringer til spilinstallation efter model
| Model | Spænding | Sikring | Afstand mellem spil og batteri | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Bemærk: Brug kobberkabler af høj kvalitet med et passende tværsnitsareal til strømforsyning af det elektriske spil. Når afstanden mellem batteriet og spillet øges, kræves der et større kabeltværsnit på grund af spændingsfald. De viste værdier angiver de anbefalede minimumskabeltværsnit. Den faktiske kabelstørrelse afhænger af spillets maksimale strømforbrug, kabellængde, driftsforhold, temperatur og installationsmetode. Afstanden vist i tabellen angiver envejsafstanden mellem batteriet og spillet.
Dimensioner

Ledningsdiagram

Dimensioner for rullewirestyr
