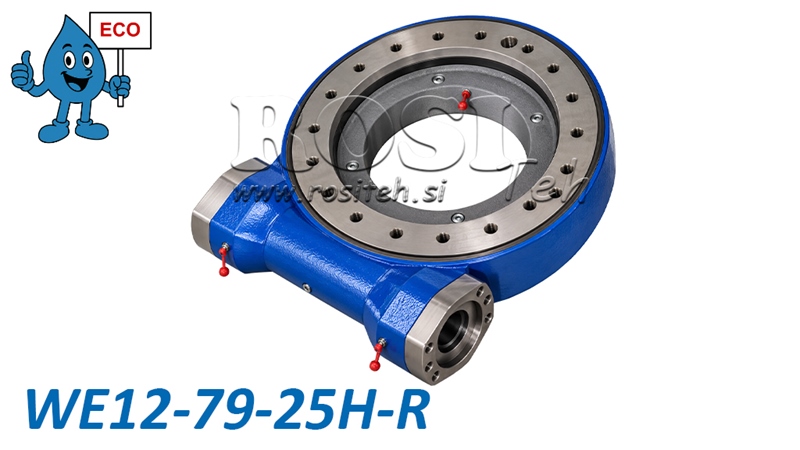

    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO

    SNEKKEGEARDREVET DREJEDREV SERIE WEA12 - 9,36 kNm - UDVESLINGSFORHOLD 79:1 - ECO

    Hydraulikmotoren er IKKE inkluderet ved køb af det snekkegeardrevne drejedrev.
    Produktkode:
    14970
    OEM:
    9990000182039
    Moms sats
    22 %
    Pris uden moms:
    5.452,78 DKK
    Pris med moms:
    6.652,39 DKK
    Ref:
    19
    TILFØJ TIL KURV
    Teknisk information
    Leverandør: Kina
    Garanti: 6 måneder
    Returnering eller ombytning: 14 dage
    Produktvægt: 66 kg
    Model: WEA12 - ECO
    Statisk aksial bæreevne: 760 kN
    Statisk radial bæreevne: 280 kN
    Rotationsområde: 360° (kontinuerlig)
    Udvekslingsforhold: 79:1
    Maksimal udgangshastighed: ≤ 2 rpm
    Væltemoment: 56 kNm
    Slør: ≤ 0,17°
    Udvendig diameter på drejeenhed: 430 mm
    Holdemoment: 43 kNm
    Indgangsaksel: Ø25 mm
    Udgangsmoment: 9,5 kNm



    Beskrivelse



    WEA-seriens snekkegear-drejedrev fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer et snekkegear og et drejekransleje i en kompakt enhed, hvilket muliggør høj momentoverførsel, samtidig med at aksiale, radiale og væltende belastninger understøttes.



    WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor der kræves højt rotationsmoment og præcis positionering af belastninger.



    Sådan fungerer et snekkegear-drejedrev



    Et snekkegear-drejedrev fungerer efter princippet for en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Dette design giver et højt reduktionsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan betjenes med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejekransleje optager høje aksiale og radiale kræfter samt væltemomenter, hvilket gør drevet velegnet til krævende driftsforhold.





    Vigtigste fordele



    • ECO-linje – en prisgunstig løsning med fremragende værdi for pengene.

    • Højt udgangsmoment til rotation af tunge konstruktioner og belastninger.

    • Kompakt og robust design med integreret drejekransleje.

    • Mulighed for kontinuerlig 360° rotation.

    • Præcis og kontrolleret rotation med højt reduktionsforhold.

    • Høj aksial og radial bæreevne.

    • Høj modstandsevne over for væltemomenter.

    • Materialer af høj kvalitet og varmebehandlede gearkomponenter.

    • Bredt udvalg af modeller til forskellige belastninger og anvendelser.





    Anvendelser



    WEA ECO-seriens snekkegear-drejedrev anvendes på tværs af forskellige industrier, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og enheder.

    • Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.

    • Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.

    • Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.

    • Industrielt udstyr – positioneringsenheder, drejeborde og materialehåndteringssystemer.

    • Transport- og specialkøretøjer – roterende enheder og køretøjsmonteret udstyr.



    Materialer og konstruktion



    WEA ECO-seriens snekkegear-drejedrev fremstilles af højkvalitetsstål, der giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.



    Gearkomponenter kan fremstilles af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter varmebehandles for at forbedre hårdhed og slidstyrke.



    Hårdheden på de hærdede løbebaneflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegearenheden ligger fra 58 til 62 HRC.



    Snekkegear-drejedrevet er forsmurt fra fabrikken.



    Dimensioner WEA12 - ECO





    Grænselastdiagram



    Diagrammet viser de tilladte kombinationer af aksiallast og væltemoment for WEA12 snekkegear-drejedrevet. Når aksiallasten øges, falder det tilladte væltemoment. For korrekt valg og sikker drift af drejedrevet skal de belastningsgrænser, som producenten har angivet, overholdes.





    Vandret akse: Aksiallast i kN.

    Lodret akse: Væltemoment i kNm.

    Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.

    Grænsekurve: Maksimalt tilladt kombineret belastning, som ikke må overskrides.
