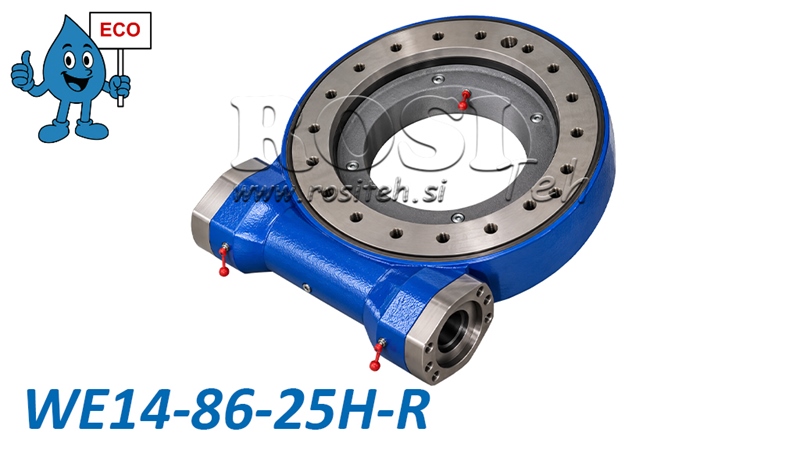

SNEKKEGEARDREVET DREJEDREV SERIE WEA14 - 11 kNm - UDVESLINGSFORHOLD 86:1 - ECO
| Teknisk information | |
| Leverandør: | Kina |
| Garanti: | 6 måneder |
| Returnering eller ombytning: | 14 dage |
| Produktvægt: | 75 kg |
| Model: | WEA14 - ECO |
| Statisk aksial bæreevne: | 950 kN |
| Statisk radial bæreevne: | 360 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Udvekslingsforhold: | 86:1 |
| Maksimal udgangshastighed: | ≤ 2 rpm |
| Kipmoment: | 71,2 kNm |
| Slør: | ≤ 0,17° |
| Drejeenhedens udvendige diameter: | 480 mm |
| Holdemoment: | 48 kNm |
| Indgangsaksel: | Ø25 mm |
| Udgangsmoment: | 10,8 kNm |
Beskrivelse
WEA-seriens snekkegear-drejekransdrev fra vores ECO-serie tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer en snekkegearreduktor og et drejekransleje i en kompakt enhed, hvilket muliggør høj momentoverførsel, samtidig med at aksiale, radiale og kippende belastninger understøttes.
WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt rotationsmoment og præcis lastpositionering er påkrævet.
Sådan fungerer et snekkegear-drejekransdrev
Et snekkegear-drejekransdrev fungerer efter princippet om en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Denne konstruktion giver et højt udvekslingsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan drives med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejekransleje optager høje aksiale og radiale kræfter samt kipmomenter, hvilket gør drevet velegnet til krævende driftsforhold.
Vigtige fordele
-
ECO-serie – en prisgunstig løsning med fremragende værdi for pengene.
-
Højt udgangsmoment til rotation af tunge konstruktioner og laster.
-
Kompakt og robust konstruktion med integreret drejekransleje.
-
Mulighed for kontinuerlig 360° rotation.
-
Præcis og kontrolleret rotation med højt udvekslingsforhold.
-
Høj aksial og radial bæreevne.
-
Høj modstand mod kipmomenter.
-
Materialer af høj kvalitet og varmebehandlede gearkomponenter.
-
Bredt udvalg af modeller til forskellige belastninger og anvendelser.
Anvendelser
WEA ECO-seriens snekkegear-drejekransdrev anvendes i forskellige brancher, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og enheder.
-
Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.
-
Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.
-
Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.
-
Industrielt udstyr – positioneringsanordninger, drejeborde og materialehåndteringssystemer.
-
Transport- og specialkøretøjer – roterende enheder og køretøjsmonteret udstyr.
Materialer og konstruktion
WEA ECO-seriens snekkegear-drejekransdrev fremstilles af stål af høj kvalitet, som giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.
Gearkomponenter kan fremstilles af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter varmebehandles for at forbedre hårdhed og slidstyrke.
Hårdheden på de hærdede løbebaneflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegear-enheden ligger fra 58 til 62 HRC.
Snekkegear-drejekransdrevet er forsmurt fra fabrikken.
Dimensioner WEA14 - ECO

Grænsebelastningsdiagram
Diagrammet viser de tilladte kombinationer af aksiallast og kipmoment for WEA14 snekkegear-drejekransdrevet. Når aksiallasten stiger, falder det tilladte kipmoment. For korrekt valg og sikker drift af drejekransdrevet skal de belastningsgrænser, der er angivet af producenten, overholdes.

Vandret akse: Aksiallast i kN.
Lodret akse: Kipmoment i kNm.
Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.
Grænsekurve: Maksimal tilladt kombineret belastning, som ikke må overskrides.
