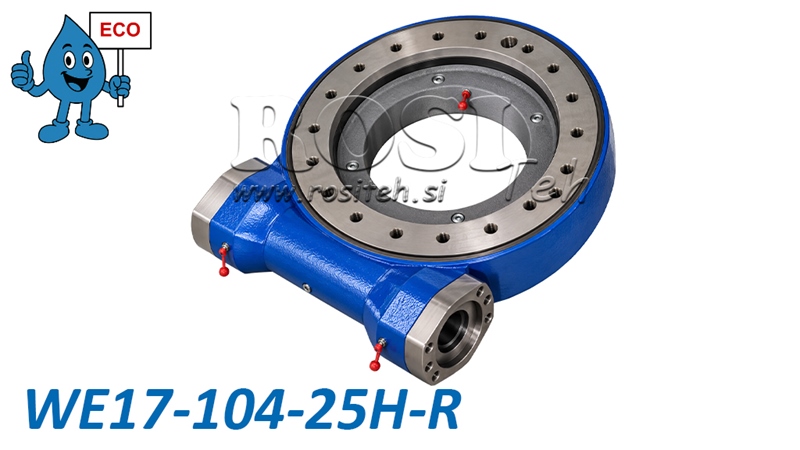

    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO

    SNEKKEGEARDREVET DREJEDREV SERIE WEA17 - 13,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO

    Hydraulikmotoren er IKKE inkluderet ved køb af det snekkegeardrevne drejedrev.
    Produktkode:
    14972
    OEM:
    9990000182053
    Moms sats
    22 %
    Pris uden moms:
    7.474,60 DKK
    Pris med moms:
    9.119,01 DKK
    Ref:
    5
    TILFØJ TIL KURV
    Tekniske oplysninger
    Leverandør: Kina
    Garanti: 6 måneder
    Returnering eller ombytning: 14 dage
    Produktvægt: 94 kg
    Model: WEA17 - ECO
    Statisk aksial belastningskapacitet: 1166 kN
    Statisk radial belastningskapacitet: 435 kN
    Drejeområde: 360° (kontinuerlig)
    Udvekslingsforhold: 86:1
    Maksimal udgangshastighed: ≤ 2 rpm
    Kipmoment: 142,4 kNm
    Slør: ≤ 0,15°
    Drejeenhedens udvendige diameter: 566 mm
    Holdemoment: 72,3 kNm
    Indgangsaksel: Ø25 mm
    Udgangsmoment: 12,96 kNm



    Beskrivelse



    Snekkegear-drejedrev i WEA-serien fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer et snekkegear-reduktionsgear og et drejekransleje i en kompakt enhed, hvilket muliggør høj momentoverførsel, samtidig med at aksiale, radiale og kippende belastninger understøttes.



    WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt drejemoment og præcis lastpositionering er påkrævet.



    Sådan fungerer et snekkegear-drejedrev



    Et snekkegear-drejedrev fungerer efter princippet for en snekkegeartransmission, hvor en snekke driver en tandet drejekrans. Denne konstruktion giver et højt udvekslingsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan drives med en passende hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejekransleje optager høje aksiale og radiale kræfter samt kipmomenter, hvilket gør drevet velegnet til krævende driftsforhold.





    Vigtige fordele



    • ECO-linje – en prisgunstig løsning med fremragende værdi for pengene.

    • Højt udgangsmoment til rotation af tunge konstruktioner og laster.

    • Kompakt og robust konstruktion med integreret drejekransleje.

    • Mulighed for kontinuerlig 360° rotation.

    • Præcis og kontrolleret rotation med et højt udvekslingsforhold.

    • Høj aksial og radial belastningskapacitet.

    • Høj modstandsevne over for kipmomenter.

    • Materialer af høj kvalitet og varmebehandlede gearkomponenter.

    • Bredt udvalg af modeller til forskellige belastninger og anvendelser.





    Anvendelser



    Snekkegear-drejedrev i WEA ECO-serien anvendes i forskellige brancher, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og samlinger.

    • Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.

    • Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.

    • Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.

    • Industrielt udstyr – positioneringsenheder, drejeborde og materialehåndteringssystemer.

    • Transport- og specialkøretøjer – roterende samlinger og køretøjsmonteret udstyr.



    Materialer og konstruktion



    Snekkegear-drejedrev i WEA ECO-serien fremstilles af stål af høj kvalitet, som giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.



    Gearkomponenter kan fremstilles af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter varmebehandles for at forbedre hårdhed og slidstyrke.



    Hårdheden på de hærdede løbebaners overflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegearenheden ligger fra 58 til 62 HRC.



    Snekkegear-drejedrevet er forsmurt fra fabrikken.



    Dimensioner WEA17 - ECO





    Grænsebelastningsdiagram



    Diagrammet viser de tilladte kombinationer af aksial belastning og kipmoment for WEA17 snekkegear-drejedrevet. Når den aksiale belastning øges, falder det tilladte kipmoment. For korrekt valg og sikker drift af drejedrevet skal de belastningsgrænser, der er angivet af producenten, overholdes.





    Vandret akse: Aksial belastning i kN.

    Lodret akse: Kipmoment i kNm.

    Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.

    Grænsekurve: Maksimal tilladt kombineret belastning, som ikke må overskrides.
