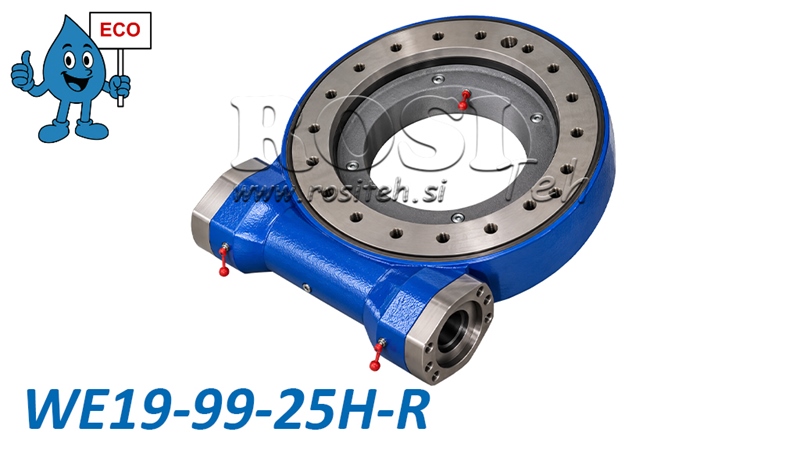

SNEKKEGEARDREVET DREJEDREV SERIE WEA19 - 19,1 kNm - UDVESLINGSFORHOLD 99:1 - ECO
| Tekniske oplysninger | |
| Leverandør: | Kina |
| Garanti: | 6 måneder |
| Retur eller ombytning: | 14 dage |
| Produktvægt: | 118 kg |
| Model: | WEA19 - ECO |
| Statisk aksial bæreevne: | 1800 kN |
| Statisk radial bæreevne: | 675 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Udvekslingsforhold: | 99:1 |
| Maksimal udgangshastighed: | ≤ 2 rpm |
| Kipmoment: | 196 kNm |
| Slør: | ≤ 0,15° |
| Udvendig diameter på drejeenhed: | 624 mm |
| Holdemoment: | 80,1 kNm |
| Indgangsaksel: | Ø25 mm |
| Udgangsmoment: | 18,5 kNm |
Beskrivelse
WEA-seriens snekkegear-drejedrev fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer en snekkegear-reduktionsenhed og et drejekransleje i en kompakt enhed, hvilket muliggør høj momentoverførsel samtidig med, at aksiale, radiale og kippende belastninger understøttes.
WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt rotationsmoment og præcis positionering af belastninger er påkrævet.
Sådan fungerer et snekkegear-drejedrev
Et snekkegear-drejedrev fungerer efter princippet om en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Dette design giver et højt reduktionsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan betjenes med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejekransleje optager høje aksiale og radiale kræfter samt kipmomenter, hvilket gør drevet velegnet til krævende driftsforhold.
Vigtigste fordele
-
ECO-linje – en prisgunstig løsning, der giver fremragende værdi for pengene.
-
Højt udgangsmoment til rotation af tunge konstruktioner og laster.
-
Kompakt og robust konstruktion med integreret drejekransleje.
-
Mulighed for kontinuerlig 360° rotation.
-
Præcis og kontrolleret rotation med højt reduktionsforhold.
-
Høj aksial og radial bæreevne.
-
Høj modstand mod kipmomenter.
-
Materialer af høj kvalitet og varmebehandlede gearkomponenter.
-
Bredt udvalg af modeller til forskellige belastninger og anvendelser.
Anvendelser
WEA ECO-seriens snekkegear-drejedrev anvendes i en lang række industrier, især i applikationer hvor pålidelig rotation og positionering af tunge maskinkomponenter og enheder er påkrævet.
-
Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.
-
Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.
-
Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.
-
Industrielt udstyr – positioneringsanordninger, drejeborde og materialehåndteringssystemer.
-
Transport- og specialkøretøjer – roterende enheder og køretøjsmonteret udstyr.
Materialer og konstruktion
WEA ECO-seriens snekkegear-drejedrev er fremstillet af højkvalitetsstål, som giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.
Gearkomponenter kan være fremstillet af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter er varmebehandlede for at forbedre hårdhed og slidstyrke.
Hårdheden på de hærdede løbebaneflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegear-enheden ligger fra 58 til 62 HRC.
Snekkegear-drejedrevet er forsmurt fra fabrikken.
Dimensioner WEA19 - ECO

Grænsebelastningsdiagram
Diagrammet viser de tilladte kombinationer af aksial belastning og kipmoment for WEA19 snekkegear-drejedrevet. Når den aksiale belastning øges, falder det tilladte kipmoment. For korrekt valg og sikker drift af drejedrevet skal de belastningsgrænser, der er angivet af producenten, overholdes.

Vandret akse: Aksial belastning i kN.
Lodret akse: Kipmoment i kNm.
Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.
Grænsekurve: Maksimal tilladt kombineret belastning, som ikke må overskrides.
