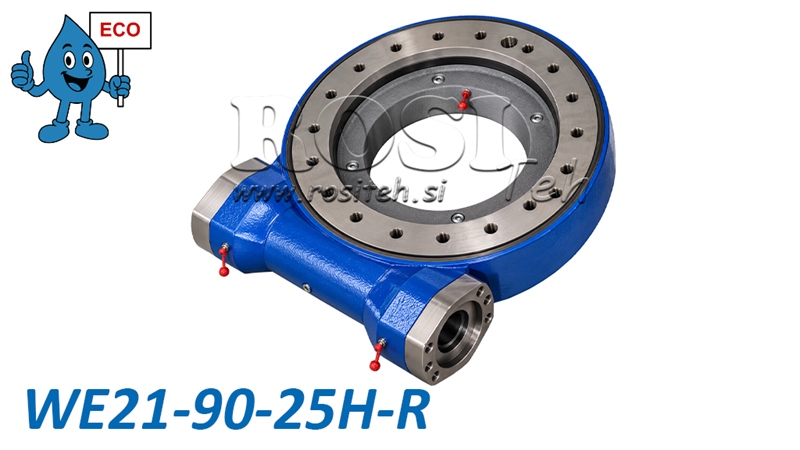

    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO

    SNEKKEGEARDREVET DREJEDREV SERIE WEA21 - 28,7 kNm - UDVESLINGSFORHOLD 90:1 - ECO

    Hydraulikmotoren er IKKE inkluderet ved køb af det snekkegeardrevne drejedrev.
    Produktkode:
    14974
    OEM:
    9990000182077
    Moms sats
    22 %
    Pris uden moms:
    11.640,77 DKK
    Pris med moms:
    14.201,74 DKK
    Ref:
    5
    TILFØJ TIL KURV
    Teknisk information
    Leverandør: Kina
    Garanti: 6 måneder
    Returnering eller ombytning: 14 dage
    Produktvægt: 172 kg
    Model: WEA21 - ECO
    Statisk aksial bæreevne: 1598 kN
    Statisk radial bæreevne: 640 kN
    Drejeområde: 360° (kontinuerlig)
    Udvekslingsforhold: 90:1
    Maksimalt udgangsomdrejningstal: ≤ 1,5 rpm
    Kipmoment: 203 kNm
    Slør: ≤ 0,15°
    Ydre diameter på drejeenhed: 684 mm
    Holdemoment: 105,8 kNm
    Indgangsaksel: Ø25 mm
    Udgangsmoment: 28,7 kNm



    Beskrivelse



    Snekkegear-drejedrev i WEA-serien fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer en snekkegearreduktor og en drejekrans i en kompakt enhed, hvilket muliggør overførsel af højt drejningsmoment, samtidig med at aksiale, radiale og kippende belastninger understøttes.



    WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt rotationsmoment og præcis lastpositionering er påkrævet.



    Sådan fungerer et snekkegear-drejedrev



    Et snekkegear-drejedrev fungerer efter princippet om en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Dette design giver et højt udvekslingsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan betjenes med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens den integrerede drejekrans understøtter høje aksiale og radiale kræfter samt kipmomenter, hvilket gør drevet velegnet til krævende driftsforhold.





    Vigtigste fordele



    • ECO-linje – en prisvenlig løsning med fremragende værdi for pengene.

    • Højt udgangsmoment til rotation af tunge konstruktioner og laster.

    • Kompakt og robust konstruktion med integreret drejekrans.

    • Mulighed for kontinuerlig 360° rotation.

    • Præcis og kontrolleret rotation med højt udvekslingsforhold.

    • Høj aksial og radial bæreevne.

    • Høj modstand mod kipmomenter.

    • Materialer af høj kvalitet og varmebehandlede gearkomponenter.

    • Bredt udvalg af modeller til forskellige belastninger og anvendelser.





    Anvendelser



    Snekkegear-drejedrev i WEA ECO-serien anvendes på tværs af forskellige industrier, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og enheder.

    • Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.

    • Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.

    • Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.

    • Industrielt udstyr – positioneringsenheder, drejeborde og materialehåndteringssystemer.

    • Transport- og specialkøretøjer – roterende enheder og køretøjsmonteret udstyr.



    Materialer og konstruktion



    Snekkegear-drejedrev i WEA ECO-serien fremstilles af kvalitetsstål, som giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.



    Gearkomponenter kan fremstilles af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter varmebehandles for at forbedre hårdhed og slidstyrke.



    Hårdheden på de hærdede løbebaneoverflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegearenheden ligger fra 58 til 62 HRC.



    Snekkegear-drejedrevet er forsmurt fra fabrikken.



    Dimensioner WEA21 - ECO





    Grænsebelastningsdiagram



    Diagrammet viser de tilladte kombinationer af aksial belastning og kipmoment for WEA21 snekkegear-drejedrevet. Når den aksiale belastning øges, falder det tilladte kipmoment. For korrekt valg og sikker drift skal belastningsgrænserne angivet af producenten overholdes.





    Vandret akse: Aksial belastning i kN.

    Lodret akse: Kipmoment i kNm.

    Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.

    Grænsekurve: Maksimal tilladt kombineret belastning, som ikke må overskrides.
