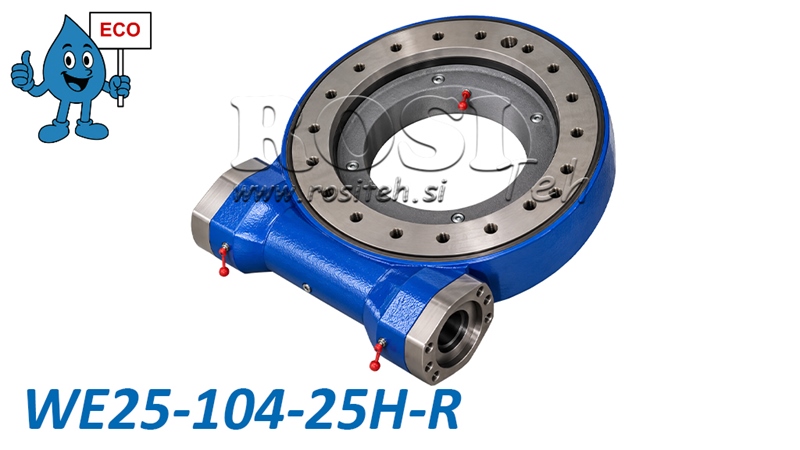

    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO
    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO

    SNEKKEGEARDREVET DREJEDREV SERIE WEA25 - 34,2 kNm - UDVESLINGSFORHOLD 104:1 - ECO

    Hydraulikmotoren er IKKE inkluderet ved køb af det snekkegeardrevne drejedrev.
    Produktkode:
    14975
    OEM:
    9990000182084
    Moms sats
    22 %
    Pris uden moms:
    13.846,39 DKK
    Pris med moms:
    16.892,60 DKK
    Ref:
    5
    TILFØJ TIL KURV
    Tekniske oplysninger
    Leverandør: Kina
    Garanti: 6 måneder
    Retur eller ombytning: 14 dage
    Produktvægt: 202 kg
    Model: WEA25 - ECO
    Statisk aksial bæreevne: 2360 kN
    Statisk radial bæreevne: 945 kN
    Drejeområde: 360° (kontinuerlig)
    Udvekslingsforhold: 104:1
    Maksimal udgangshastighed: ≤ 1,5 rpm
    Vippemoment: 310 kNm
    Slør: ≤ 0,15°
    Yderdiameter på drejeenhed: 800 mm
    Holdemoment: 158,3 kNm
    Indgangsaksel: Ø25 mm
    Udgangsmoment: 34,2 kNm



    Beskrivelse



    WEA-seriens snekkegear-drejedrev fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer en snekkegearreduktor og et drejekransleje i en kompakt enhed, hvilket muliggør høj momentoverførsel, samtidig med at aksiale, radiale og vippende belastninger understøttes.



    WEA ECO-serien giver fremragende værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt drejningsmoment og præcis lastpositionering er påkrævet.



    Sådan fungerer et snekkegear-drejedrev



    Et snekkegear-drejedrev fungerer efter princippet for en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Dette design giver et højt reduktionsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan betjenes med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejekransleje optager høje aksiale og radiale kræfter samt vippemomenter, hvilket gør drevet velegnet til krævende driftsforhold.





    Vigtige fordele



    • ECO-linje – en prisgunstig løsning med fremragende værdi for pengene.

    • Højt udgangsmoment til rotation af tunge konstruktioner og laster.

    • Kompakt og robust konstruktion med integreret drejekransleje.

    • Mulighed for kontinuerlig 360° rotation.

    • Præcis og kontrolleret rotation med et højt reduktionsforhold.

    • Høj aksial og radial bæreevne.

    • Høj modstandsevne mod vippemomenter.

    • Materialer af høj kvalitet og varmebehandlede gearkomponenter.

    • Bredt udvalg af modeller til forskellige belastninger og anvendelser.





    Anvendelser



    WEA ECO-seriens snekkegear-drejedrev anvendes på tværs af forskellige brancher, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og aggregater.

    • Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.

    • Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.

    • Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.

    • Industrielt udstyr – positioneringsenheder, drejeborde og materialehåndteringssystemer.

    • Transport- og specialkøretøjer – roterende aggregater og køretøjsmonteret udstyr.



    Materialer og konstruktion



    WEA ECO-seriens snekkegear-drejedrev er fremstillet af stål af høj kvalitet, som giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.



    Gearkomponenter kan være fremstillet af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter varmebehandles for at forbedre hårdhed og slidstyrke.



    Hårdheden på de hærdede løbebaneoverflader ligger mellem 55 og 62 HRC, mens overfladehårdheden på snekkegear-enheden ligger mellem 58 og 62 HRC.



    Snekkegear-drejedrevet er forsmurt fra fabrikken.



    Dimensioner WEA25 - ECO





    Grænselastdiagram



    Diagrammet viser de tilladte kombinationer af aksial belastning og vippemoment for WEA25 snekkegear-drejedrevet. Når den aksiale belastning øges, falder det tilladte vippemoment. For korrekt valg og sikker drift skal de belastningsgrænser, som producenten har angivet, overholdes.





    Vandret akse: Aksial belastning i kN.

    Lodret akse: Vippemoment i kNm.

    Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.

    Grænsekurve: Maksimal tilladt kombineret belastning, som ikke må overskrides.
