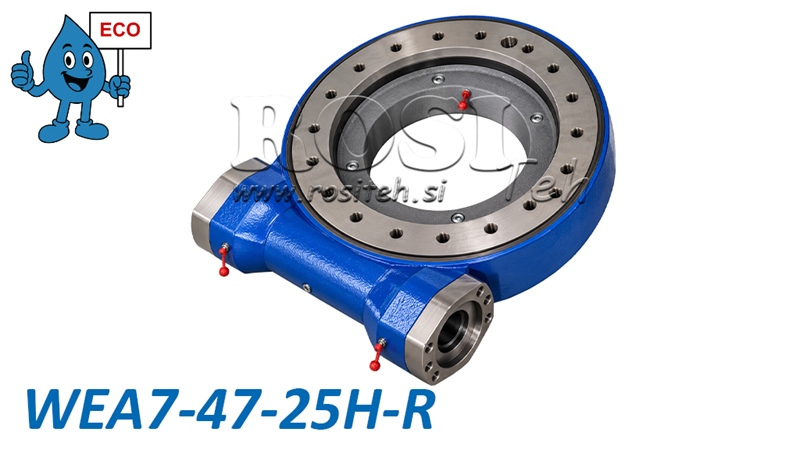

SNEKKEGEARDREVET DREJEDREV SERIE WEA7 - 3,5 kNm - UDVESLINGSFORHOLD 47:1 - ECO
| Tekniske oplysninger | |
| Leverandør: | Kina |
| Garanti: | 6 måneder |
| Returnering eller ombytning: | 14 dage |
| Produktvægt: | 35 kg |
| Model: | WEA7 - ECO |
| Statisk aksial bæreevne: | 220 kN |
| Statisk radial bæreevne: | 90 kN |
| Rotationsområde: | 360° (kontinuerlig) |
| Udvekslingsforhold: | 47:1 |
| Maksimal udgangshastighed: | 2,5 rpm |
| Kipmoment: | 14.2 kNm |
| Slør: | ≤ 0,2° |
| Udvendig diameter på drejekransmodul: | 276 mm |
| Holdemoment: | 20 kNm |
| Indgangsaksel: | Ø25 mm |
| Udgangsmoment: | 3,5 kNm |
Beskrivelse
WEA-seriens snekkegear-drejedrev fra vores ECO-linje tilbyder en kraftfuld, robust og omkostningseffektiv løsning til kontrolleret rotation af tunge konstruktioner og maskiner. De kombinerer en snekkegear-reduktionsenhed og et drejeleje i en kompakt enhed, hvilket muliggør høj momentoverførsel samtidig med understøttelse af aksiale, radiale og kippende belastninger.
WEA ECO-serien giver særdeles god værdi for pengene og er velegnet til anvendelser inden for landbrugs-, skovbrugs-, entreprenør- og industrimaskiner, hvor højt rotationsmoment og præcis lastpositionering er påkrævet.
Sådan fungerer et snekkegear-drejedrev
Et snekkegear-drejedrev fungerer efter princippet for en snekkegeartransmission, hvor en snekke driver en fortandet drejekrans. Denne konstruktion giver et højt reduktionsforhold, højt udgangsmoment samt langsom, jævn og kontrolleret rotation. Drevet kan betjenes med en egnet hydraulikmotor. Konstruktionen muliggør kontinuerlig 360° rotation, mens det integrerede drejeleje optager høje aksiale og radiale kræfter samt kipmomenter, hvilket gør drevet velegnet til krævende driftsforhold.
Vigtigste fordele
-
ECO-linje – en prisgunstig løsning, der giver særdeles god værdi for pengene.
-
Højt udgangsmoment til rotation af tunge konstruktioner og laster.
-
Kompakt og robust konstruktion med integreret drejeleje.
-
Mulighed for kontinuerlig 360° rotation.
-
Præcis og kontrolleret rotation med et højt reduktionsforhold.
-
Høj aksial og radial bæreevne.
-
Høj modstand mod kipmomenter.
-
Materialer af høj kvalitet og varmebehandlede gearkomponenter.
-
Bredt udvalg af modeller til forskellige belastninger og anvendelser.
Anvendelser
WEA ECO-seriens snekkegear-drejedrev anvendes på tværs af forskellige industrier, især i applikationer, der kræver pålidelig rotation og positionering af tunge maskinkomponenter og moduler.
-
Skovbrugsmaskiner – skovvogne, kraner og roterende konstruktioner.
-
Landbrugsmaskiner – roterende arme, redskaber og landbrugsudstyr.
-
Entreprenørmaskiner – kraner, løfteudstyr og roterende platforme.
-
Industrielt udstyr – positioneringsenheder, rundborde og materialehåndteringssystemer.
-
Transport- og specialkøretøjer – roterende moduler og køretøjsmonteret udstyr.
Materialer og konstruktion
WEA ECO-seriens snekkegear-drejedrev er fremstillet af højkvalitetsstål, der giver mekanisk styrke, slidstyrke og lang levetid ved korrekt vedligeholdelse.
Gearkomponenter kan være fremstillet af stålkvaliteterne 45, 50Mn, 42CrMo eller 42CrMo4, mens snekkeskruerne kan være fremstillet af 42CrMo- eller 20CrMoTi-stål. Udvalgte komponenter er varmebehandlede for at forbedre hårdhed og slidstyrke.
Hårdheden på de hærdede løbebaneflader ligger fra 55 til 62 HRC, mens overfladehårdheden på snekkegear-enheden ligger fra 58 til 62 HRC.
Snekkegear-drejedrevet er forsmurt fra fabrikken.
Dimensioner WEA07 - ECO

Grænselastdiagram
Diagrammet viser de tilladte kombinationer af aksial belastning og kipmoment for WEA7 snekkegear-drejedrevet. Når den aksiale belastning øges, falder det tilladte kipmoment. For korrekt valg og sikker drift af drejedrevet skal de belastningsgrænser, der er angivet af producenten, overholdes.

Vandret akse: Aksial belastning i kN.
Lodret akse: Kipmoment i kNm.
Skraveret område: Tilladte kombinationer af belastninger i henhold til producentens diagram.
Grænsekurve: Maksimalt tilladt kombineret belastning, som ikke må overskrides.
