MANUEL HYDRAULISK VENTIL MONOBLOK 1xZ50
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 2,5 kg |
| Ventiltype: | Z50 monoblok |
| Nominelt flow: | 50 L/min |
| Antal sektioner: | 1 |
| Husmateriale: | Støbejern |
| Styreskydermateriale: | Kulstofstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Hydraulisk kredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indgangstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | Afhængigt af fjeder: 50–120 / 120–250 / 220–315 bar |
| Intern lækage: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliedriftstemperatur: | -20°C til +80°C med NBR-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z50 hydrauliske monoblok-retningsventiler er konstrueret til pålidelig og præcis manuel styring af hydraulikolieflowet mellem pumpen og de hydrauliske aktuatorer. De fås i versioner med 1 til 7 sektioner, hvilket gør det muligt at styre én til syv uafhængige hydrauliske funktioner afhængigt af kravene til hydrauliksystemet.
Hver sektion har A- og B-arbejdsporte med G 3/8" gevind til tilslutning af en hydraulikcylinder, hydraulikmotor eller anden dobbeltvirkende hydraulisk aktuator. Hovedtrykport P og returport T har G 1/2" gevind.
Ventilen betjenes mekanisk med betjeningshåndtag. Bevægelse af et enkelt håndtag leder hydraulikolien til den ene eller den anden arbejdsport og styrer bevægelsesretningen for den tilsluttede aktuator. I neutralstilling er den pågældende hydrauliske funktion ikke aktiveret.
Vigtigste fordele ved Z50-ventiler:
- fås med 1 til 7 sektioner,
- kompakt monoblok-konstruktion,
- enkel og direkte manuel betjening,
- uafhængig styring af individuelle hydrauliske funktioner,
- standard hydrauliktilslutninger,
- robust konstruktion til brug på landbrugs- og arbejdsmaskiner.
Z50 hydrauliske monoblokventiler er velegnede til brug på landbrugs- og skovbrugsmaskiner samt forskelligt industrielt og mobilt hydraulikudstyr. Valg af det passende antal sektioner gør det muligt at tilpasse ventilen til det antal hydrauliske funktioner, der kræves af en bestemt maskine eller anvendelse.

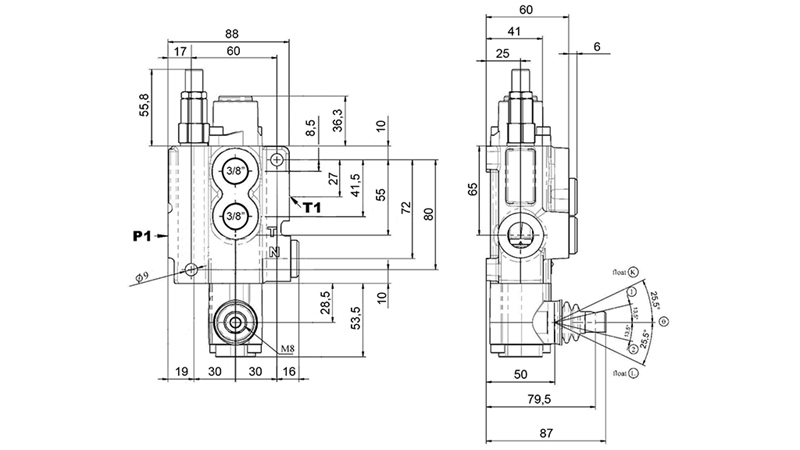

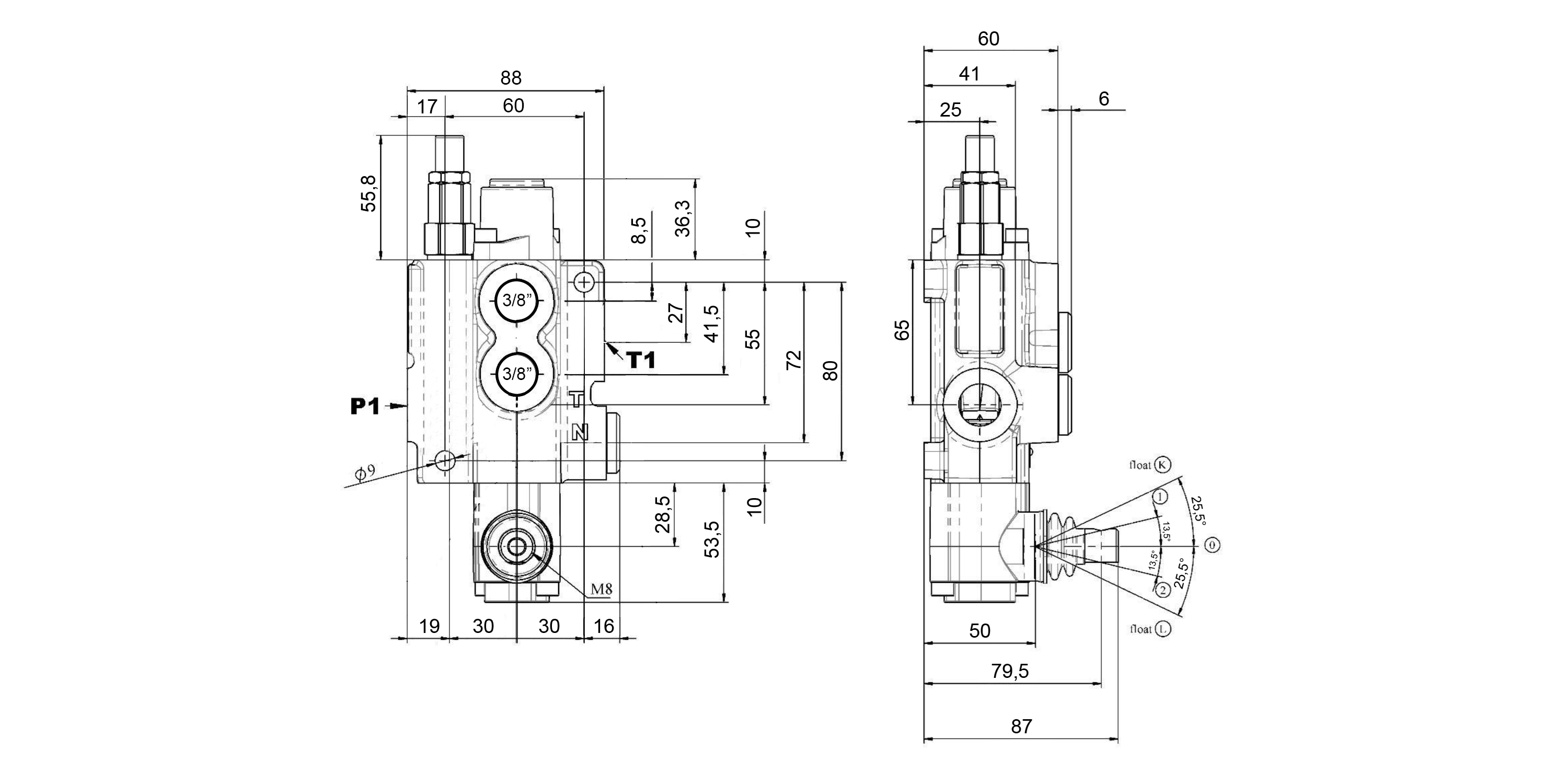

Mål

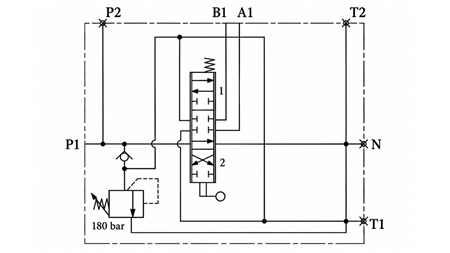

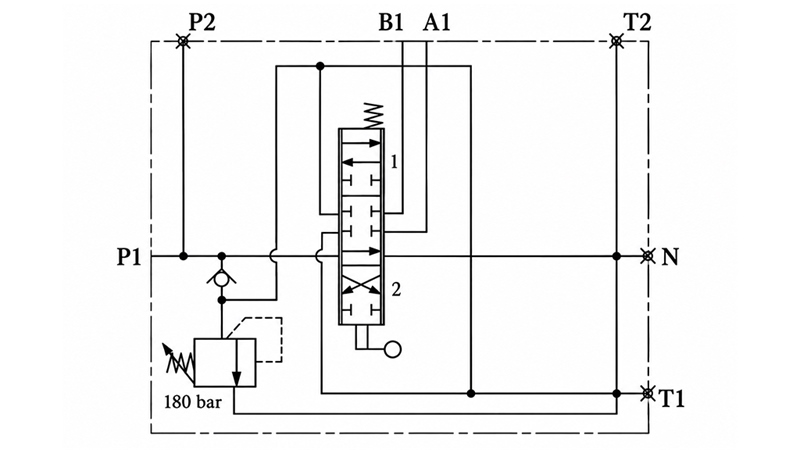

Hydraulikdiagram
