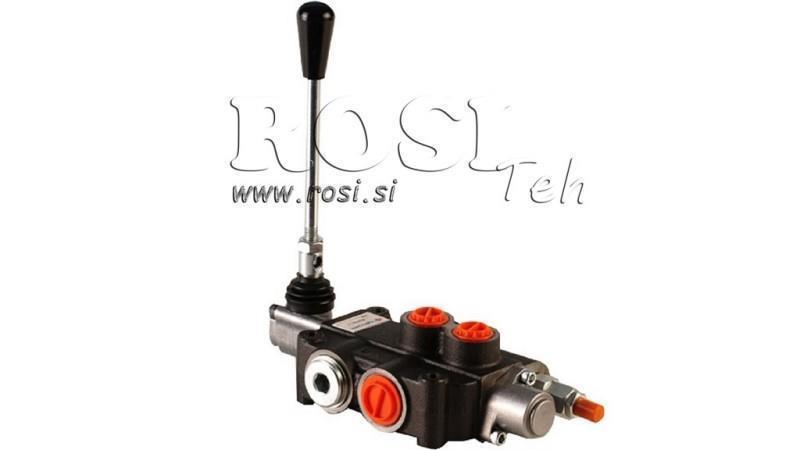

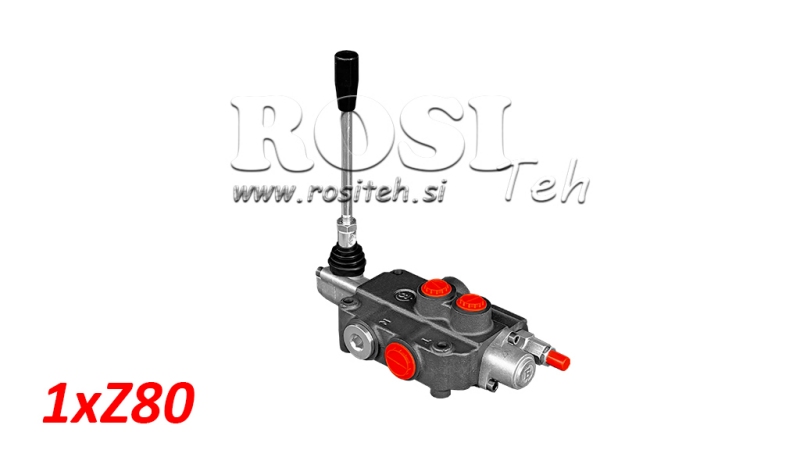

MANUEL HYDRAULISK VENTIL MONOBLOK 1xZ80
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 3,7 kg |
| Ventiltype: | Z80 monoblok |
| Nominelt flow: | 80 L/min |
| Antal sektioner: | 1 |
| Husmateriale: | Støbejern |
| Spolemateriale: | Kulstofstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indgangstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | 120–250 bar |
| Intern lækage: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger, -20°C til +100°C med FPM-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z80 hydrauliske monoblokventiler er konstrueret til pålidelig og præcis styring af hydraulikoliestrømmen mellem pumpen og hydrauliske aktuatorer. De fås i versioner med 1 til 6 sektioner, hvilket muliggør styring af én til seks uafhængige hydrauliske funktioner afhængigt af systemkravene.
Hver sektion har A- og B-arbejdsporte. Standard BSP-versionen anvender en G 1/2-tilslutning til P-tryktilgangen, G 3/4 til T-returporten og G 1/2-tilslutninger til A- og B-arbejdsportene. Afhængigt af den valgte spolekonfiguration er ventilen egnet til styring af dobbeltvirkende eller enkeltvirkende hydraulikcylindre, hydraulikmotorer og andre hydrauliske aktuatorer.
I den manuelt betjente version styres ventilen mekanisk med håndtag. Når et enkelt håndtag bevæges, ledes hydraulikolien til den tilsvarende arbejdsport, hvorved bevægelsesretningen for den tilsluttede aktuator styres. I neutral position er den pågældende hydrauliske funktion ikke aktiveret.
Vigtigste fordele ved Z80-ventiler:
- nominelt flow: 80 l/min,
- maksimalt arbejdstryk: 315 bar,
- fås med 1 til 6 sektioner,
- kompakt og robust monoblokkonstruktion,
- enkel og direkte manuel betjening,
- uafhængig styring af individuelle hydrauliske funktioner,
- standard hydrauliktilslutninger,
- egnet til forskellige mobile og stationære hydrauliksystemer.
Z80-ventiler er udstyret med en hovedtrykbegrænsningsventil og en kontraventil. De fås i parallel- eller tandemkonfigurationer med en valgfri Power Beyond (Carry Over)-tilslutning til tilslutning af yderligere hydraulikventiler.
Z80 hydrauliske monoblokventiler er egnet til brug på landbrugs- og skovbrugsmaskiner samt forskelligt industrielt og mobilt hydraulikudstyr. Ved at vælge det passende antal sektioner og den rigtige spoletype kan ventilen tilpasses de specifikke hydrauliske funktioner på den enkelte maskine eller i den enkelte applikation.

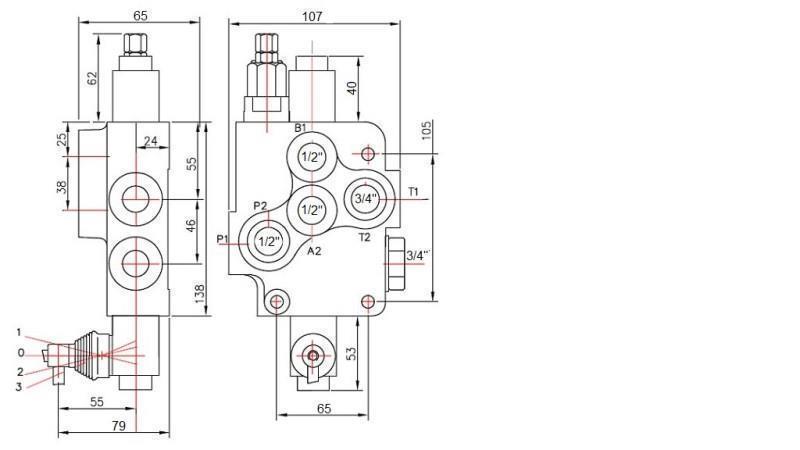

Mål

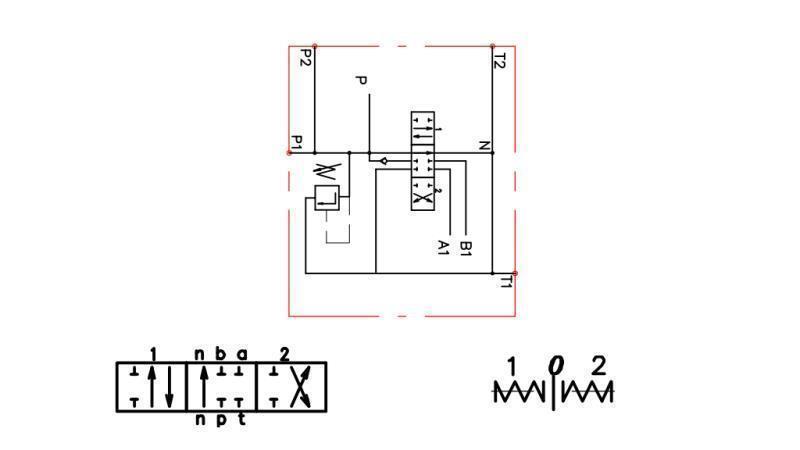

Hydraulikskema
