MANUEL HYDRAULISK VENTIL MONOBLOK 1xZ80 + FLYDEFUNKTION
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Retur eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 3,90 kg |
| Ventiltype: | Z80 monoblok med flydefunktion |
| Nominelt flow: | 80 L/min |
| Antal sektioner: | 1 |
| Husmateriale: | Støbejern |
| Ventilskydermateriale: | Kulstofstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Håndtagspositioner: | 4 |
| Funktioner: | Dobbeltvirkende + flydefunktion (FLOAT) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indløbstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | 120-250 bar |
| Intern lækage: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | Fra -20°C til +80°C med NBR-tætninger, fra -20°C til +100°C med FPM-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Den hydrauliske Z80 sektions-monoblokventil med flydefunktion er konstrueret til pålidelig og præcis manuel styring af hydraulikolieflowet mellem pumpen og den hydrauliske aktuator. Et centralt kendetegn ved denne version er den ekstra flydestilling (FLOAT), som gør det muligt for den tilsluttede hydraulikcylinder at bevæge sig frit.
Sektionen har A- og B-arbejdsporte med G 1/2"-gevind til tilslutning af en hydraulikcylinder eller en anden dobbeltvirkende hydraulisk aktuator. Hovedtrykporten P har G 1/2"-gevind, og returporten T har G 3/4"-gevind.
Ventilen betjenes mekanisk med et håndtag. Ud over standard tovejs cylinderstyring har ventilen også en flydestilling. Når håndtaget føres til flydestillingen, forbindes portene A og B med returlinjen T, så hydraulikcylinderens stempelstang kan bevæge sig frit i begge retninger under påvirkning af eksterne kræfter.
Flydefunktionen er særligt nyttig til redskaber, der skal følge terrænet eller jordoverfladen under drift, da hydraulikcylinderen ikke holder redskabet i en fast position, når flydefunktionen er aktiveret.
Vigtigste fordele ved Z80 + F-versionen:
- ekstra flydefunktion (FLOAT),
- fri bevægelse af hydraulikcylinderen i flydestillingen,
- egnet til redskaber, der skal følge terrænet,
- enkel mekanisk håndtagsbetjening,
- integreret trykbegrænsningsventil,
- robust monoblokkonstruktion.
Den hydrauliske Z80-ventil med flydefunktion er egnet til brug på landbrugs-, skovbrugs- og andre mobile hydrauliske maskiner, hvor der ud over standard dobbeltvirkende styring kræves fri bevægelse af hydraulikcylinderen.

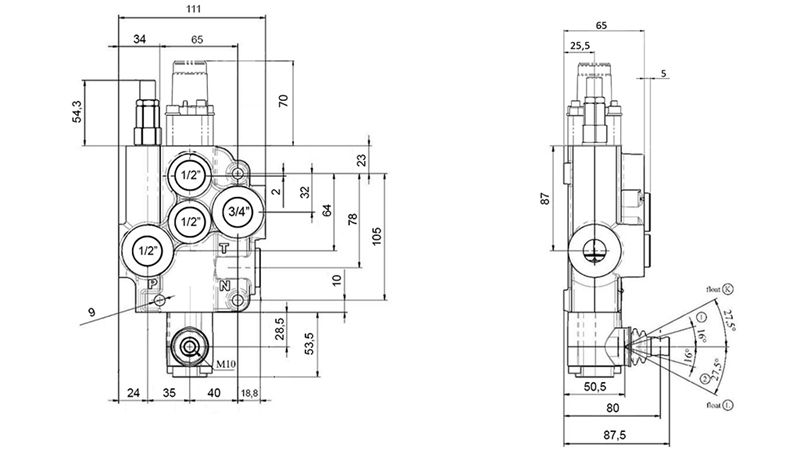

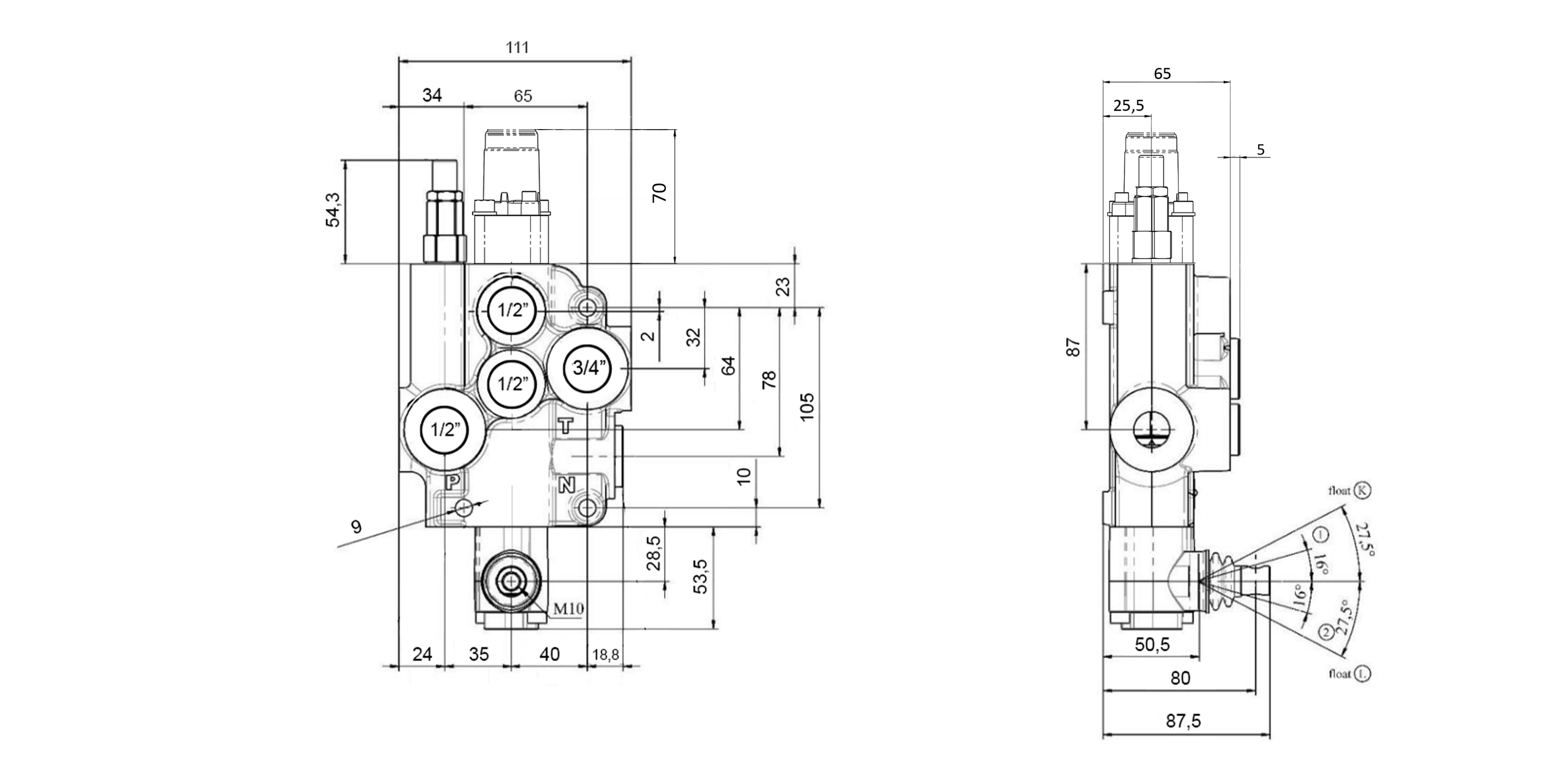

Mål

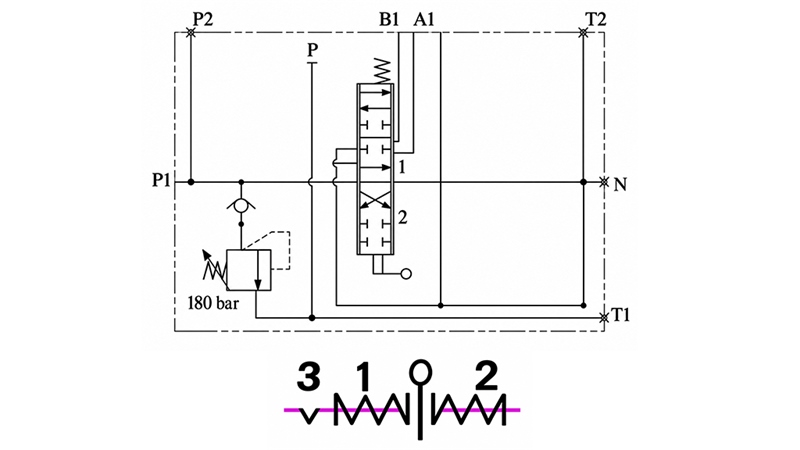

Hydraulikdiagram
