MANUEL HYDRAULISK VENTIL MONOBLOK 2xZ50 + FLYDEFUNKTION
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 4,85 kg |
| Ventiltype: | Z50 monoblokventil med flydefunktion |
| Nominelt flow: | 50 L/min |
| Antal sektioner: | 2 |
| Ventilhusmateriale: | Støbejern |
| Skydermateriale: | Kulstofstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Håndtagspositioner: | 4 |
| Funktioner: | Dobbeltvirkende + flydefunktion (FLOAT) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indgangstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | Afhængigt af fjeder: 50–120 / 120–250 / 220–315 bar |
| Intern lækage: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z50 hydraulisk sektionsopbygget monoblokventil med flydefunktion er konstrueret til pålidelig og præcis manuel styring af hydraulikolieflowet mellem pumpen og den hydrauliske aktuator. En vigtig egenskab ved denne version er den ekstra flydestilling (FLOAT), som gør det muligt for den tilsluttede hydraulikcylinder at bevæge sig frit.
Sektionen har A- og B-arbejdsporte med G 3/8"-gevind til tilslutning af en hydraulikcylinder eller en anden dobbeltvirkende hydraulisk aktuator. Hovedtrykporten P og returporten T har G 1/2"-gevind.
Ventilen betjenes mekanisk med et håndtag. Ud over standard tovejs cylinderstyring har ventilen også en flydestilling. Når håndtaget flyttes til flydestillingen, forbindes portene A og B med returlinjen T, hvilket gør det muligt for hydraulikcylinderens stempelstang at bevæge sig frit i begge retninger under påvirkning af eksterne kræfter.
Flydefunktionen er særligt nyttig til redskaber, der skal følge terrænet eller jordoverfladen under drift, da hydraulikcylinderen ikke holder redskabet i en fast position, når flydefunktionen er aktiveret.
De vigtigste fordele ved Z50 + F-versionen:
- ekstra flydefunktion (FLOAT),
- fri bevægelse af hydraulikcylinderen i flydestillingen,
- egnet til redskaber, der skal følge terrænet,
- enkel mekanisk håndtagsbetjening,
- integreret trykbegrænsningsventil,
- robust monoblokkonstruktion.
Z50 hydraulikventil med flydefunktion er egnet til brug på landbrugs-, skovbrugs- og andre mobile hydraulikmaskiner, hvor der ud over standard dobbeltvirkende styring kræves fri bevægelse af hydraulikcylinderen.

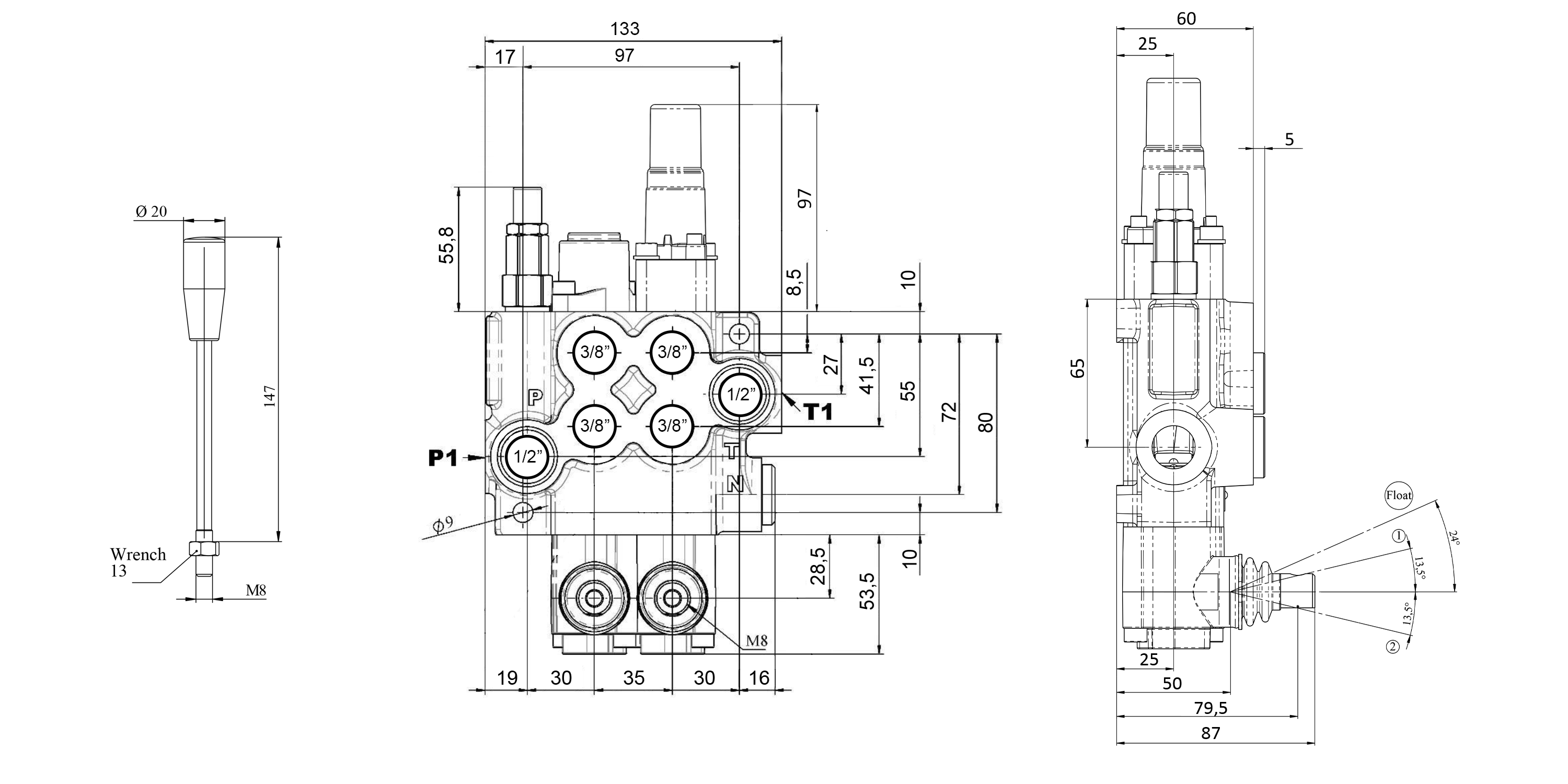

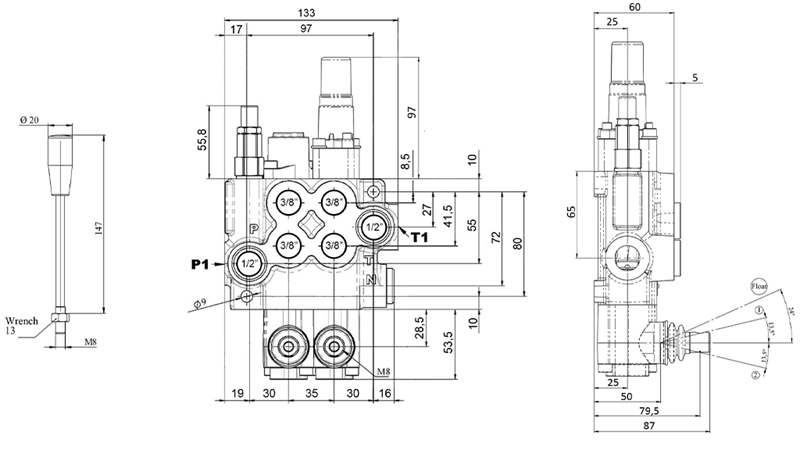

Dimensioner

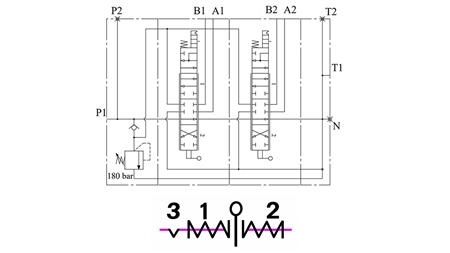

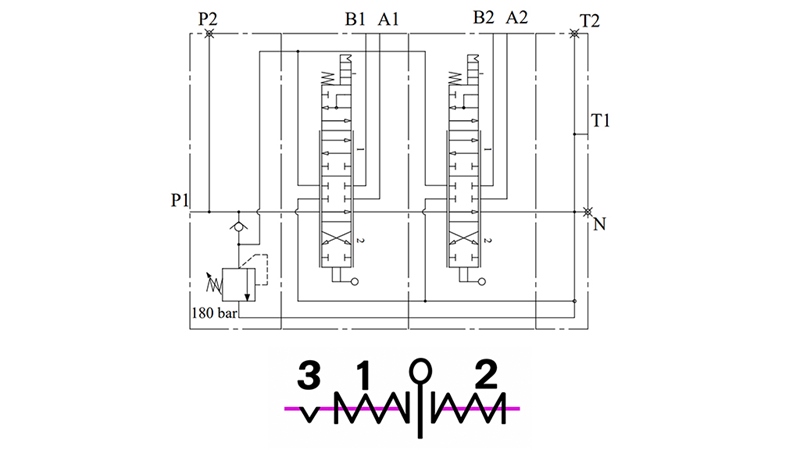

Hydraulikdiagram
