MANUEL HYDRAULISK VENTIL MONOBLOK 2xZ80 + FLYDEFUNKTION
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 6,45 kg |
| Ventiltype: | Z80 monoblok med flydefunktion |
| Nominel flowmængde: | 80 L/min |
| Antal sektioner: | 2 |
| Husmateriale: | Støbejern |
| Skydermateriale: | Kulstofstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Håndtagspositioner: | 4 |
| Funktioner: | Dobbeltvirkende + flydefunktion (FLOAT) |
| Hydraulikkreds: | Parallel |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indløbstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | 120-250 bar |
| Intern lækage: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | Fra -20°C til +80°C med NBR-tætninger, fra -20°C til +100°C med FPM-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z80 hydraulisk sektions-monoblokventil med flydefunktion er konstrueret til pålidelig og præcis manuel styring af hydraulikolieflowet mellem pumpen og hydraulikaktuatoren. En central egenskab ved denne version er den ekstra flydestilling (FLOAT), som gør det muligt for den tilsluttede hydraulikcylinder at bevæge sig frit.
Sektionen har A- og B-arbejdsporte med G 1/2"-gevind til tilslutning af en hydraulikcylinder eller en anden dobbeltvirkende hydraulikaktuator. Hovedtrykport P har G 1/2"-gevind, og returport T har G 3/4"-gevind.
Ventilen betjenes mekanisk med et håndtag. Ud over standard tovejs cylinderstyring har ventilen også en flydestilling. Når håndtaget flyttes til flydestillingen, forbindes portene A og B med returledningen T, hvilket gør det muligt for hydraulikcylinderens stempelstang at bevæge sig frit i begge retninger under påvirkning af eksterne kræfter.
Flydefunktionen er særligt nyttig til redskaber, der skal følge terrænet eller jordoverfladen under drift, da hydraulikcylinderen ikke holder redskabet i en fast position, når flydefunktionen er aktiveret.
De vigtigste fordele ved Z80 + F-versionen:
- ekstra flydefunktion (FLOAT),
- fri bevægelse af hydraulikcylinderen i flydestilling,
- egnet til redskaber, der skal følge terrænet,
- enkel mekanisk håndtagsbetjening,
- integreret trykbegrænsningsventil,
- robust monoblokkonstruktion.
Z80 hydraulikventil med flydefunktion er velegnet til brug på landbrugs-, skovbrugs- og andet mobilt hydraulisk materiel, hvor der ud over standard dobbeltvirkende styring kræves fri bevægelse af hydraulikcylinderen.

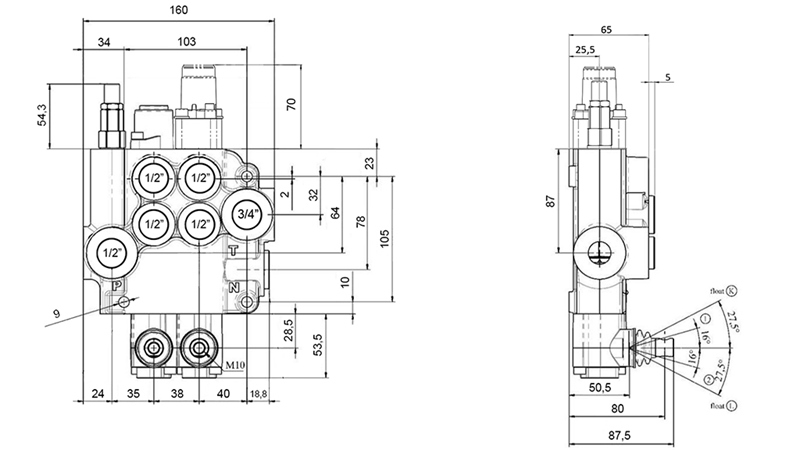

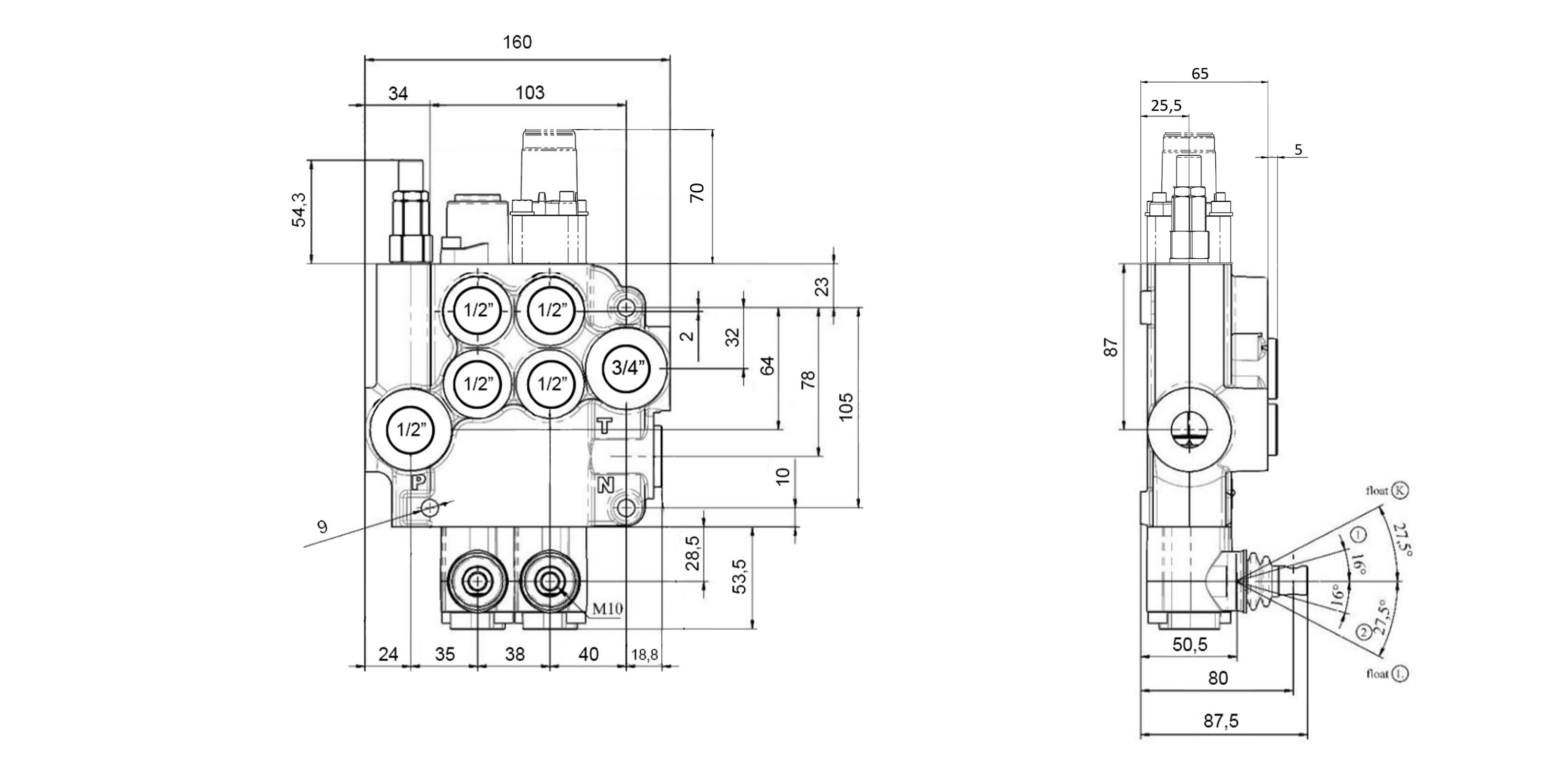

Dimensioner

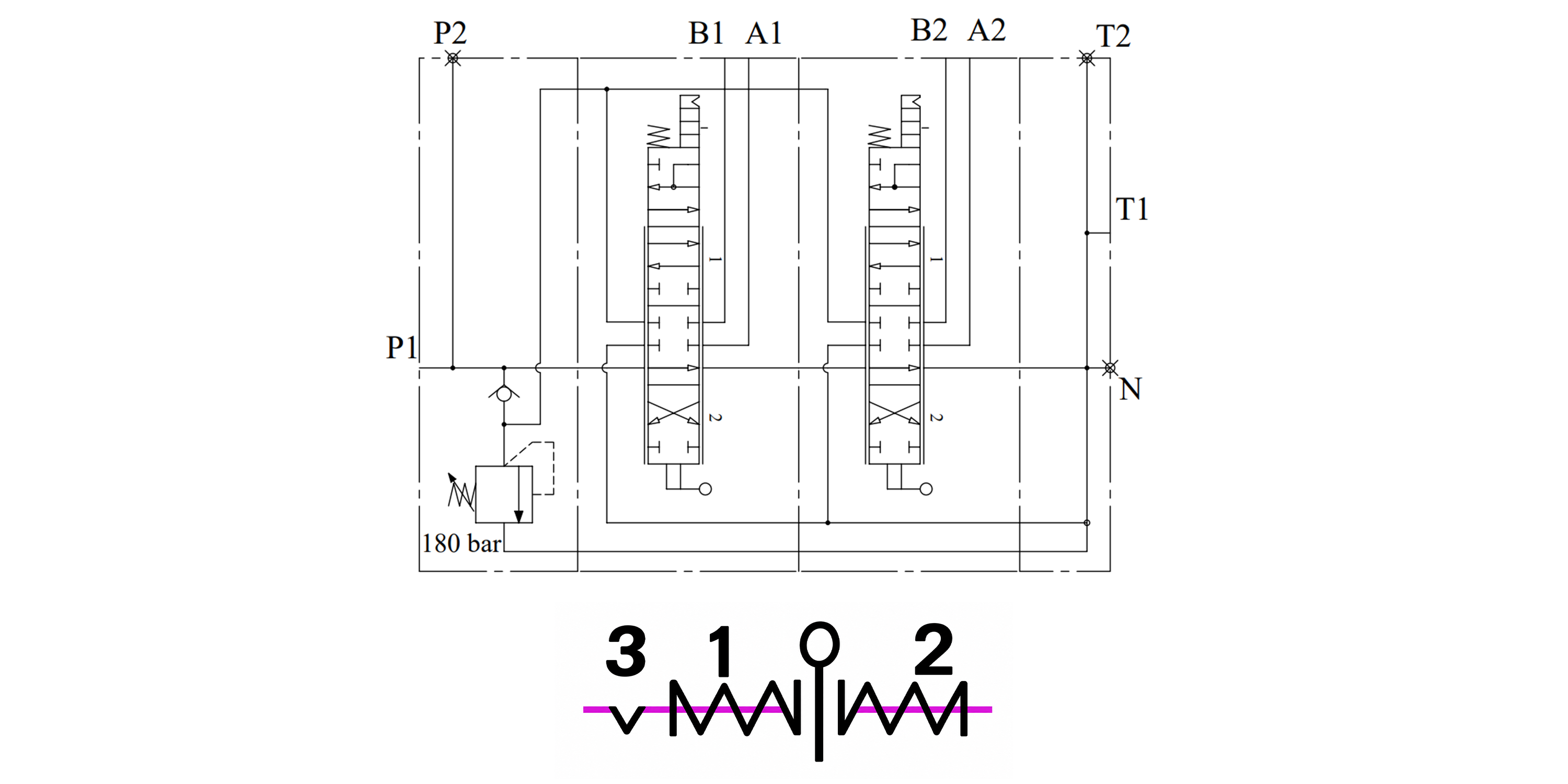

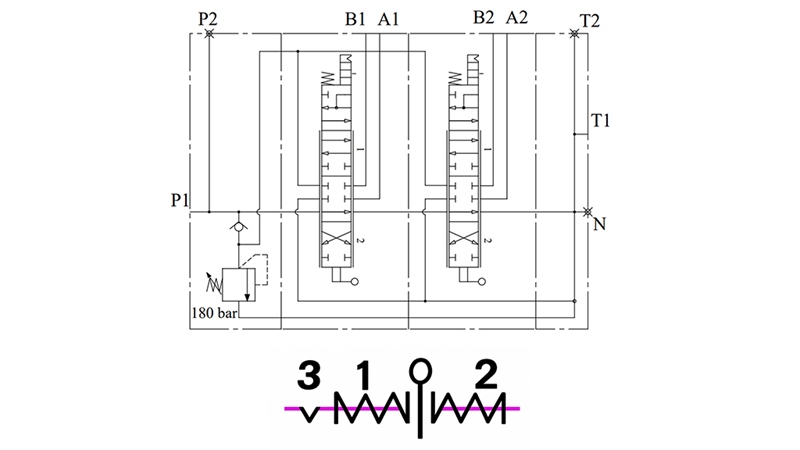

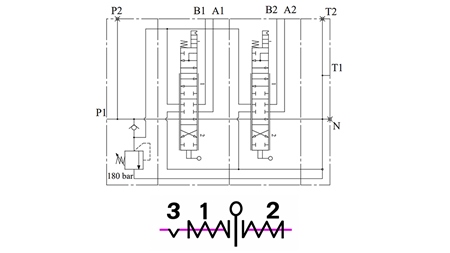

Hydraulikdiagram
