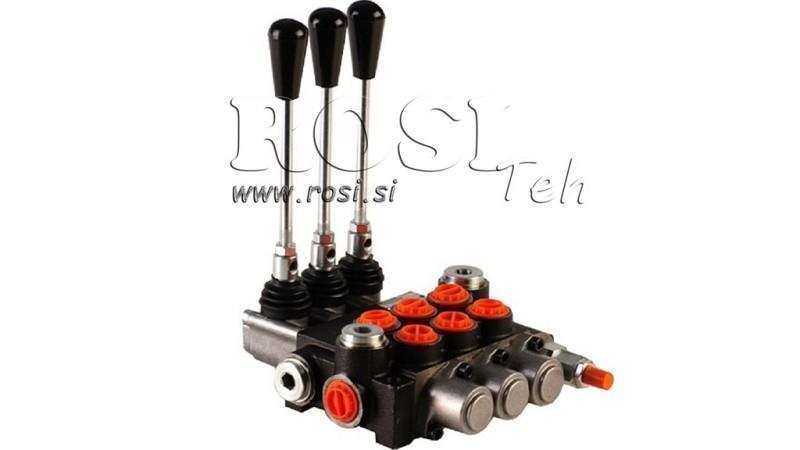

MANUEL HYDRAULISK VENTIL MONOBLOK 3xZ50
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Retur eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 5,5 kg |
| Ventiltype: | Z50 monoblok |
| Nominelt flow: | 50 L/min |
| Antal sektioner: | 3 |
| Ventilhusets materiale: | Støbejern |
| Ventilskyderens materiale: | Kulstofstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indgangstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | Afhængigt af fjeder: 50–120 / 120–250 / 220–315 bar |
| Intern lækage: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z50 hydrauliske monoblok-retningsventiler er konstrueret til pålidelig og præcis manuel styring af hydraulikoliestrømmen mellem pumpen og hydrauliske aktuatorer. De fås i versioner med 1 til 7 sektioner, hvilket gør det muligt at styre én til syv uafhængige hydraulikfunktioner afhængigt af hydrauliksystemets krav.
Hver sektion har A- og B-arbejdsporte med G 3/8"-gevind til tilslutning af en hydraulikcylinder, hydraulikmotor eller anden dobbeltvirkende hydraulisk aktuator. Hovedtrykport P og returport T har G 1/2"-gevind.
Ventilen betjenes mekanisk med betjeningshåndtag. Når et enkelt håndtag bevæges, ledes hydraulikolien til den ene eller den anden arbejdsport, hvorved bevægelsesretningen for den tilsluttede aktuator styres. I neutralstilling er den pågældende hydraulikfunktion ikke aktiveret.
Vigtigste fordele ved Z50-ventiler:
- fås med 1 til 7 sektioner,
- kompakt monoblok-konstruktion,
- enkel og direkte manuel betjening,
- uafhængig styring af individuelle hydraulikfunktioner,
- standard hydrauliktilslutninger,
- robust konstruktion til brug på landbrugs- og arbejdsmaskiner.
Z50 hydrauliske monoblokventiler er velegnede til brug på landbrugs- og skovbrugsmaskiner samt forskelligt industrielt og mobilt hydraulikudstyr. Valg af det rette antal sektioner gør det muligt at tilpasse ventilen til det antal hydraulikfunktioner, som kræves af en bestemt maskine eller applikation.

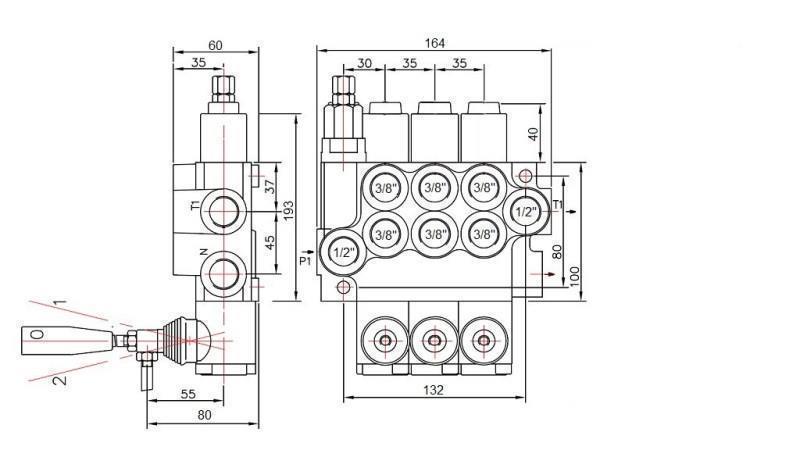

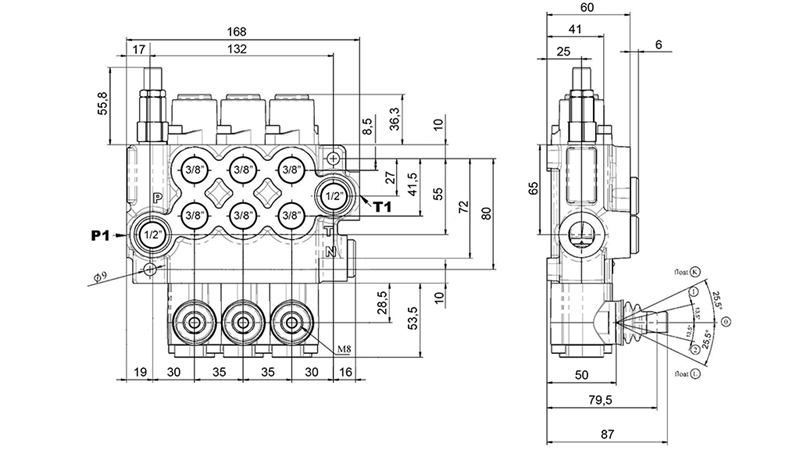

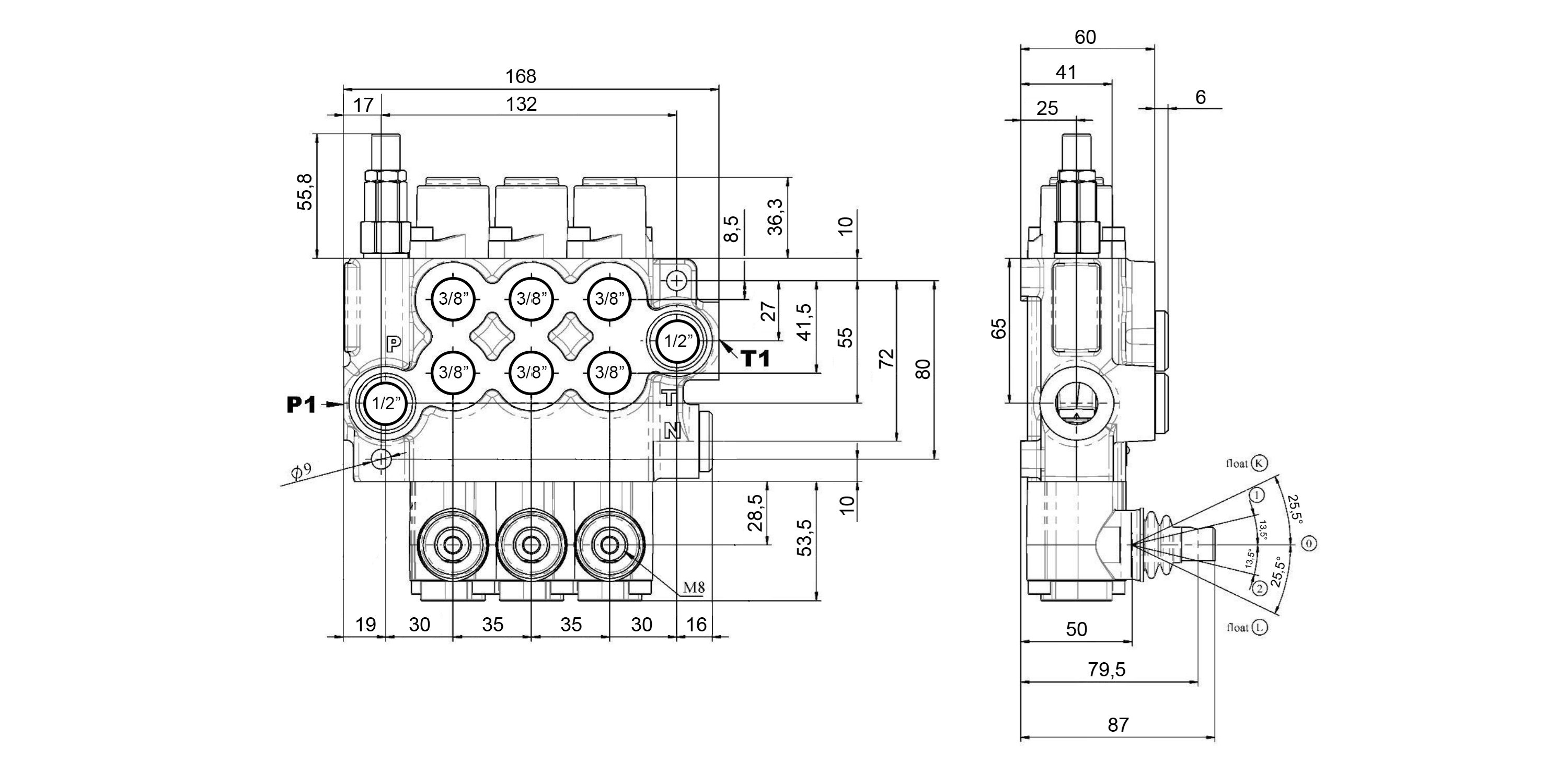

Mål

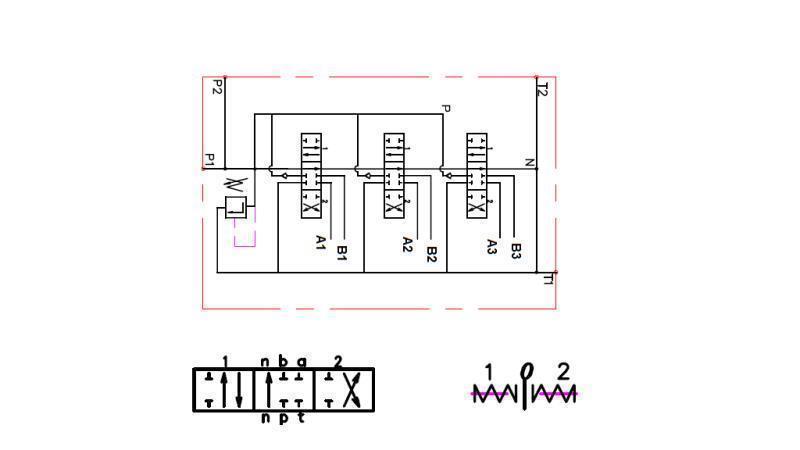

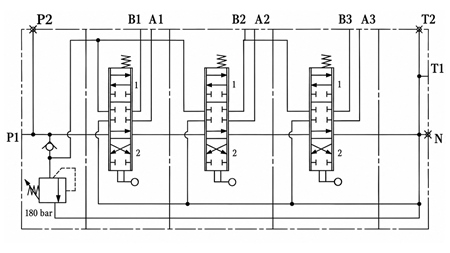

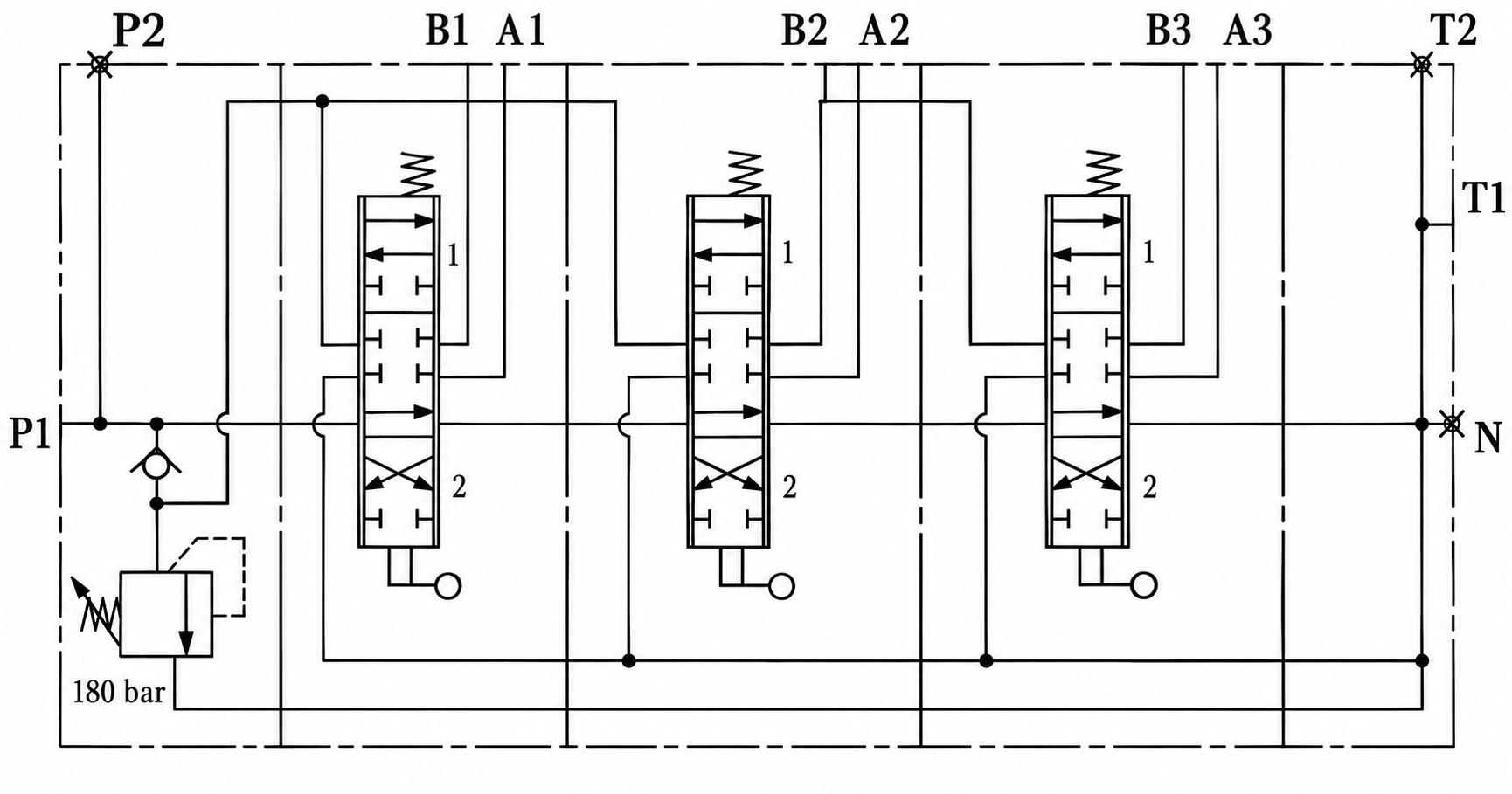

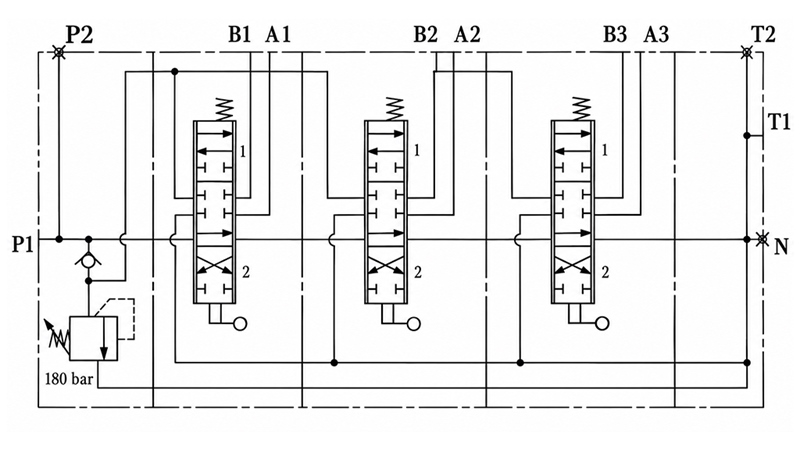

Hydraulikdiagram
