MANUEL HYDRAULISK VENTIL MONOBLOK 3xZ50 + FLYDEFUNKTION
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 5,95 kg |
| Ventiltype: | Z50 monoblok med flydefunktion |
| Nominelt flow: | 50 L/min |
| Antal sektioner: | 3 |
| Husmateriale: | Støbejern |
| Spolemateriale: | Kulstofstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningsgreb) |
| Grebpositioner: | 4 |
| Funktioner: | Dobbeltvirkende + flydefunktion (FLOAT) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indløbstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | Afhængigt af fjeder: 50–120 / 120–250 / 220–315 bar |
| Intern lækage: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Den hydrauliske Z50-monoblokventil med flydefunktion er konstrueret til pålidelig og præcis manuel styring af hydraulikoliestrømmen mellem pumpen og den hydrauliske aktuator. Et centralt kendetegn ved denne version er den ekstra flydestilling (FLOAT), som gør det muligt for den tilsluttede hydraulikcylinder at bevæge sig frit.
Sektionen har A- og B-arbejdsporte med G 3/8"-gevind til tilslutning af en hydraulikcylinder eller en anden dobbeltvirkende hydraulisk aktuator. Hovedtrykporten P og returporten T har G 1/2"-gevind.
Ventilen betjenes mekanisk med et greb. Ud over standard tovejsstyring af cylinderen har ventilen også en flydestilling. Når grebet føres til flydestillingen, forbindes portene A og B med returledningen T, så hydraulikcylinderens stempelstang kan bevæge sig frit i begge retninger under påvirkning af eksterne kræfter.
Flydefunktionen er særligt nyttig til redskaber, der skal følge terrænet eller jordoverfladen under drift, da hydraulikcylinderen ikke holder redskabet i en fast position, når flydefunktionen er aktiveret.
De vigtigste fordele ved Z50 + F-versionen:
- ekstra flydefunktion (FLOAT),
- fri bevægelse af hydraulikcylinderen i flydestilling,
- egnet til redskaber, der skal følge terrænet,
- enkel mekanisk grebbetjening,
- integreret trykbegrænsningsventil,
- robust monoblokkonstruktion.
Den hydrauliske Z50-ventil med flydefunktion er egnet til brug på landbrugs-, skovbrugs- og andre mobile hydrauliske maskiner, hvor der ud over standard dobbeltvirkende styring kræves fri bevægelse af hydraulikcylinderen.

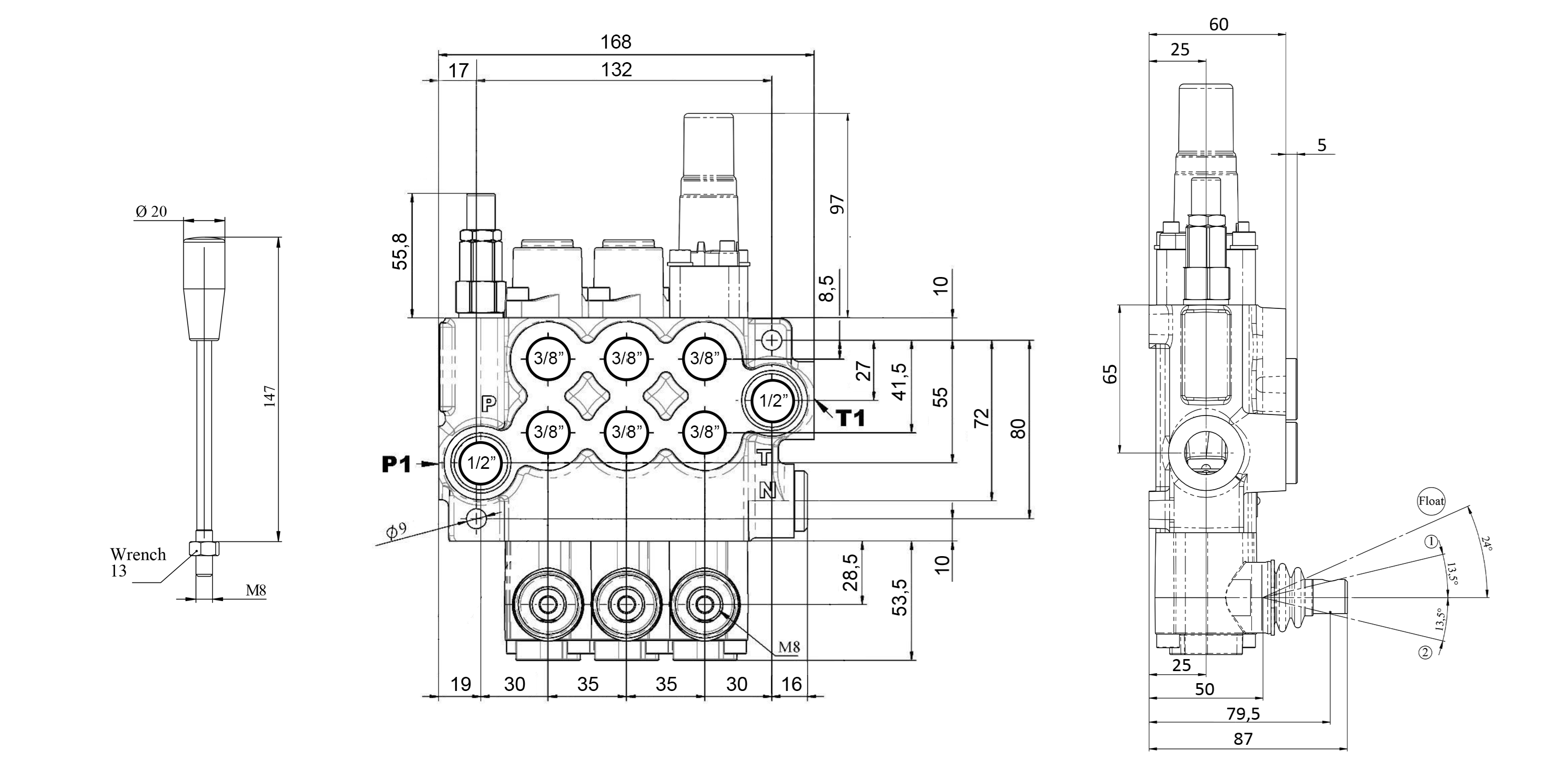

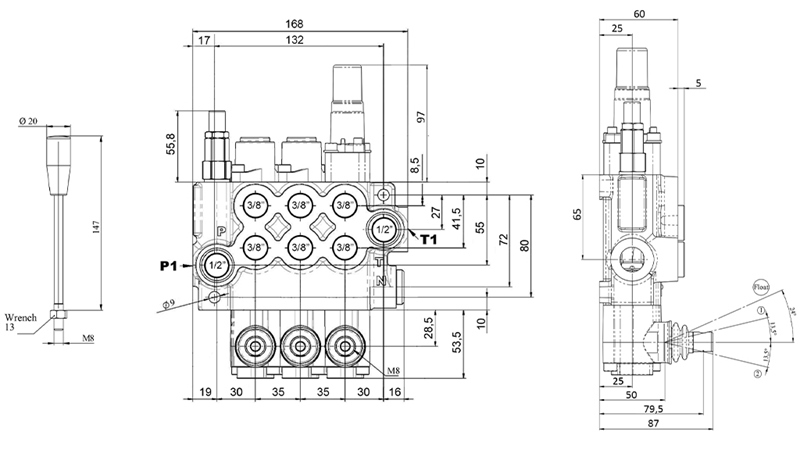

Dimensioner

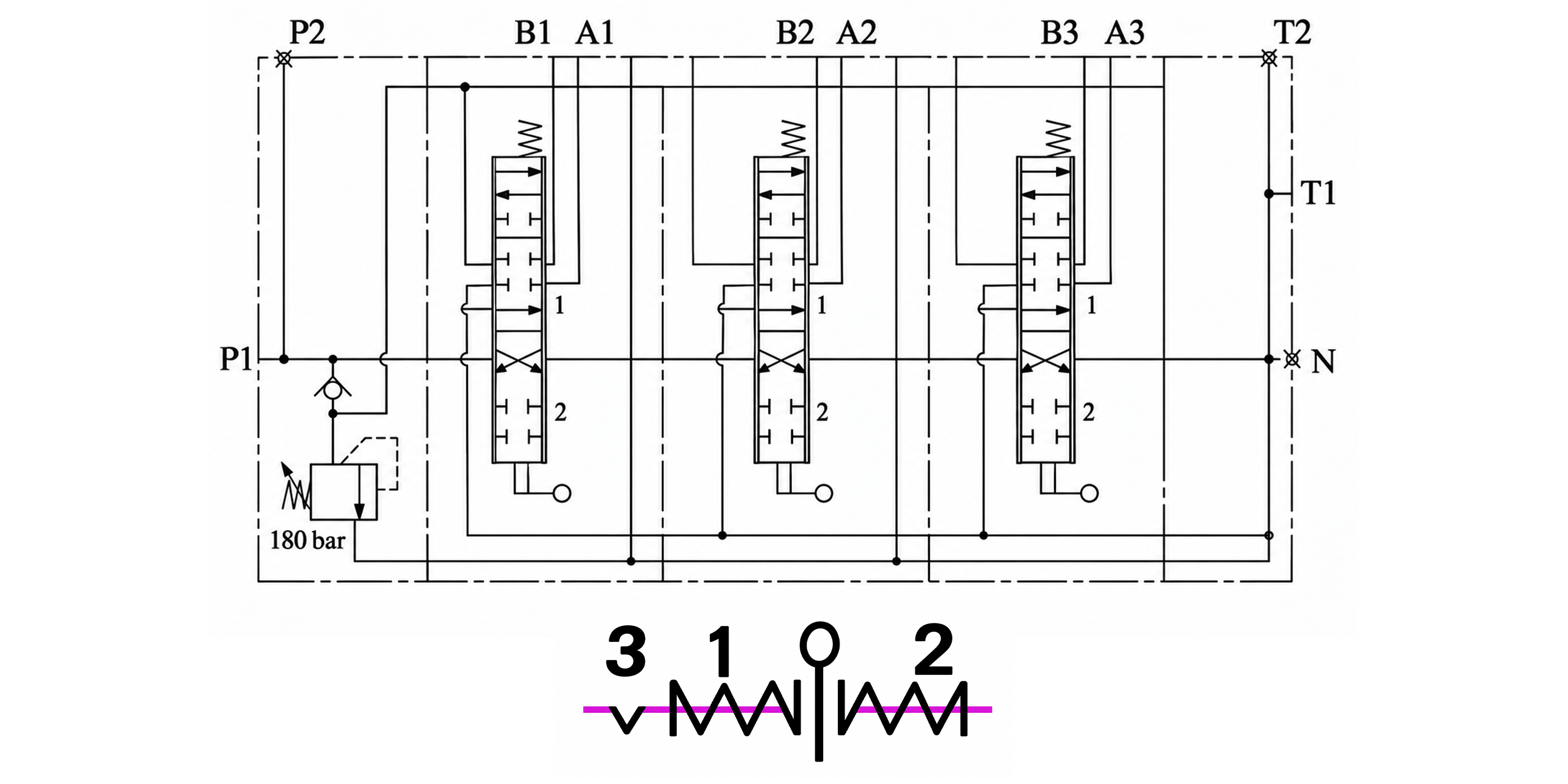

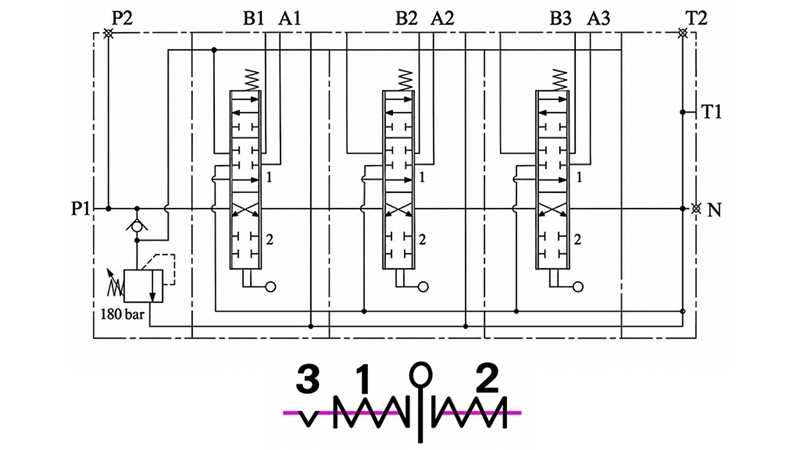

Hydraulisk kredsløbsdiagram
