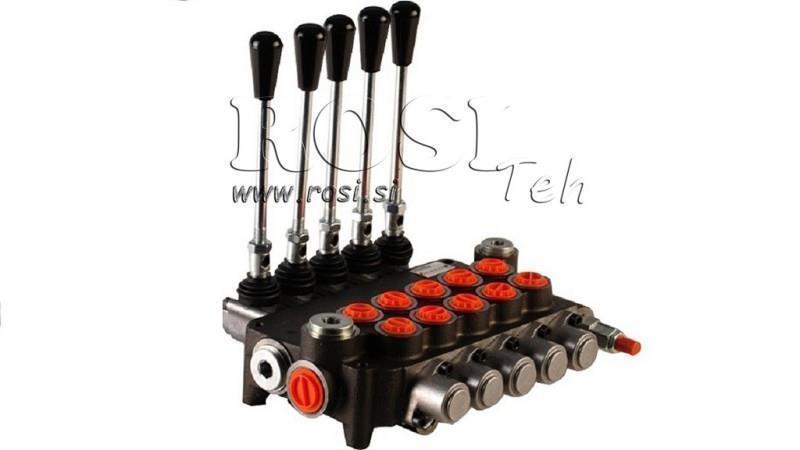

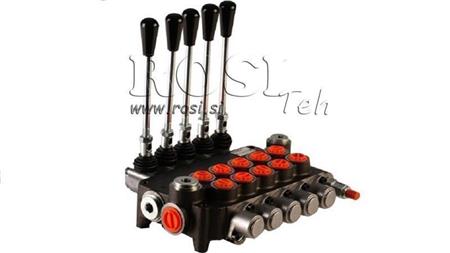

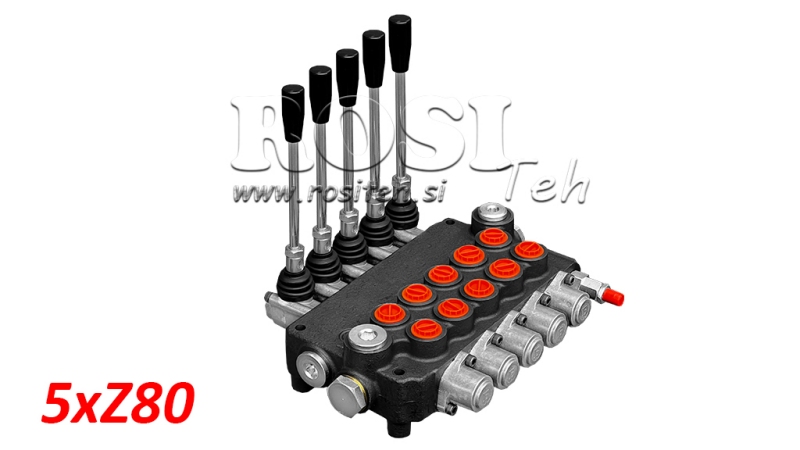

MANUEL HYDRAULISK VENTIL MONOBLOK 5xZ80
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 13,6 kg |
| Ventiltype: | Z80 monoblok |
| Nominelt flow: | 80 L/min |
| Antal sektioner: | 5 |
| Ventilhusmateriale: | Støbejern |
| Ventilskydermateriale: | Kulstofstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (T-port): | 35 bar (returtryk) |
| Maks. tryk (P-port): | 315 bar (indgangstryk) |
| Maks. tryk (A- og B-porte): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Indstillingsområde for trykbegrænsningsventil: | 120-250 bar |
| Intern lækage: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger, -20°C til +100°C med FPM-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z80 hydrauliske monoblokventiler er konstrueret til pålidelig og præcis styring af hydraulikoliestrømmen mellem pumpen og de hydrauliske aktuatorer. De fås i versioner med 1 til 6 sektioner, hvilket gør det muligt at styre én til seks uafhængige hydrauliske funktioner afhængigt af systemkravene.
Hver sektion har A- og B-arbejdsporte. Standard BSP-versionen anvender en G 1/2-tilslutning til P-tryktilgangen, G 3/4 til T-returporten og G 1/2-tilslutninger til A- og B-arbejdsportene. Afhængigt af den valgte ventilskyderkonfiguration er ventilen egnet til styring af dobbeltvirkende eller enkeltvirkende hydraulikcylindre, hydraulikmotorer og andre hydrauliske aktuatorer.
I den manuelt betjente version styres ventilen mekanisk med håndtag. Når et individuelt håndtag bevæges, ledes hydraulikolien til den tilsvarende arbejdsport og styrer dermed bevægelsesretningen for den tilsluttede aktuator. I neutral position er den pågældende hydrauliske funktion ikke aktiveret.
Vigtigste fordele ved Z80-ventiler:
- nominel gennemstrømningsmængde: 80 l/min,
- maksimalt arbejdstryk: 315 bar,
- fås med 1 til 6 sektioner,
- kompakt og robust monoblokkonstruktion,
- enkel og direkte manuel betjening,
- uafhængig styring af individuelle hydrauliske funktioner,
- standard hydrauliktilslutninger,
- egnet til forskellige mobile og stationære hydrauliksystemer.
Z80-ventiler er udstyret med en hovedtrykbegrænsningsventil og en kontraventil. De fås i parallel- eller tandemkonfigurationer med en valgfri Power Beyond (Carry Over)-tilslutning til tilslutning af yderligere hydraulikventiler.
Z80 hydrauliske monoblokventiler er egnede til brug på landbrugs- og skovbrugsmaskiner samt forskelligt industrielt og mobilt hydraulikudstyr. Valg af passende antal sektioner og ventilskydertype gør det muligt at tilpasse ventilen til de specifikke hydrauliske funktioner for hver maskine eller anvendelse.

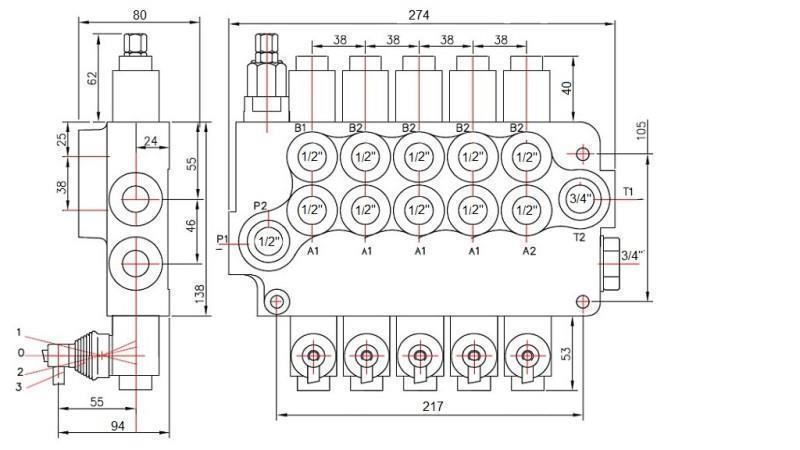

Dimensioner

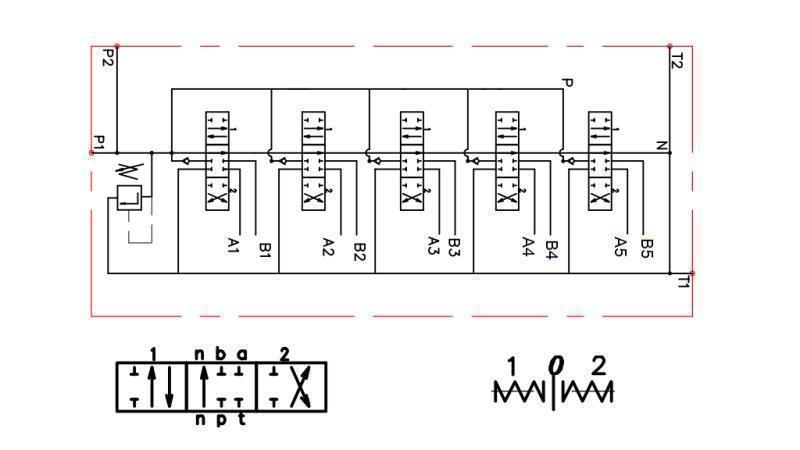

Hydraulikdiagram
