MANUEL HYDRAULISK VENTIL MONOBLOK 7xZ50
| Tekniske oplysninger | |
| Leverandør: | Bulgarien |
| Returnering eller ombytning: | 14 dage |
| Garanti: | 6 måneder |
| Produktvægt: | 11,5 kg |
| Ventiltype: | Z50 monoblok |
| Nominelt flow: | 50 L/min |
| Antal sektioner: | 7 |
| Husmateriale: | Støbejern |
| Skydermateriale: | Kulstofstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningshåndtag) |
| Hydraulikkredsløb: | Parallelt |
| Maks. tryk (port T): | 35 bar (returtryk) |
| Maks. tryk (port P): | 315 bar (indgangstryk) |
| Maks. tryk (porte A og B): | 315 bar (arbejdstryk) |
| Fabriksindstillet trykbegrænsningsventil: | 180 bar |
| Justeringsområde for trykbegrænsningsventil: | Afhængigt af fjeder: 50–120 / 120–250 / 220–315 bar |
| Intern lækage: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oliens driftstemperatur: | -20°C til +80°C med NBR-tætninger |
| Olieviskositet: | 15–75 mm²/s (anbefalet) |
Beskrivelse
Z50 hydrauliske monoblok-retningsventiler er konstrueret til pålidelig og præcis manuel styring af hydraulikoliens flow mellem pumpen og hydrauliske aktuatorer. De fås i udførelser med 1 til 7 sektioner, hvilket gør det muligt at styre én til syv uafhængige hydrauliske funktioner afhængigt af hydrauliksystemets krav.
Hver sektion har A- og B-arbejdsporte med G 3/8"-gevind til tilslutning af en hydraulikcylinder, hydraulikmotor eller anden dobbeltvirkende hydraulisk aktuator. Hovedtrykport P og returport T har G 1/2"-gevind.
Ventilen betjenes mekanisk med betjeningshåndtag. Når et enkelt håndtag bevæges, ledes hydraulikolien til den ene eller den anden arbejdsport, hvorved bevægelsesretningen for den tilsluttede aktuator styres. I neutralstilling er den pågældende hydrauliske funktion ikke aktiveret.
Vigtigste fordele ved Z50-ventiler:
- fås med 1 til 7 sektioner,
- kompakt monoblok-konstruktion,
- enkel og direkte manuel betjening,
- uafhængig styring af individuelle hydrauliske funktioner,
- standard hydrauliktilslutninger,
- robust konstruktion til brug på landbrugs- og arbejdsmaskiner.
Z50 hydrauliske monoblokventiler er velegnede til brug på landbrugs- og skovbrugsmaskiner samt forskelligt industrielt og mobilt hydraulikudstyr. Ved at vælge det passende antal sektioner kan ventilen tilpasses det antal hydrauliske funktioner, som en bestemt maskine eller anvendelse kræver.

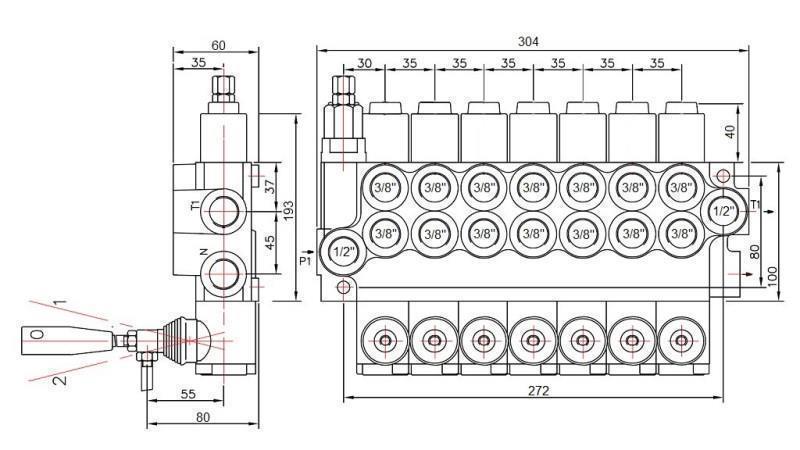

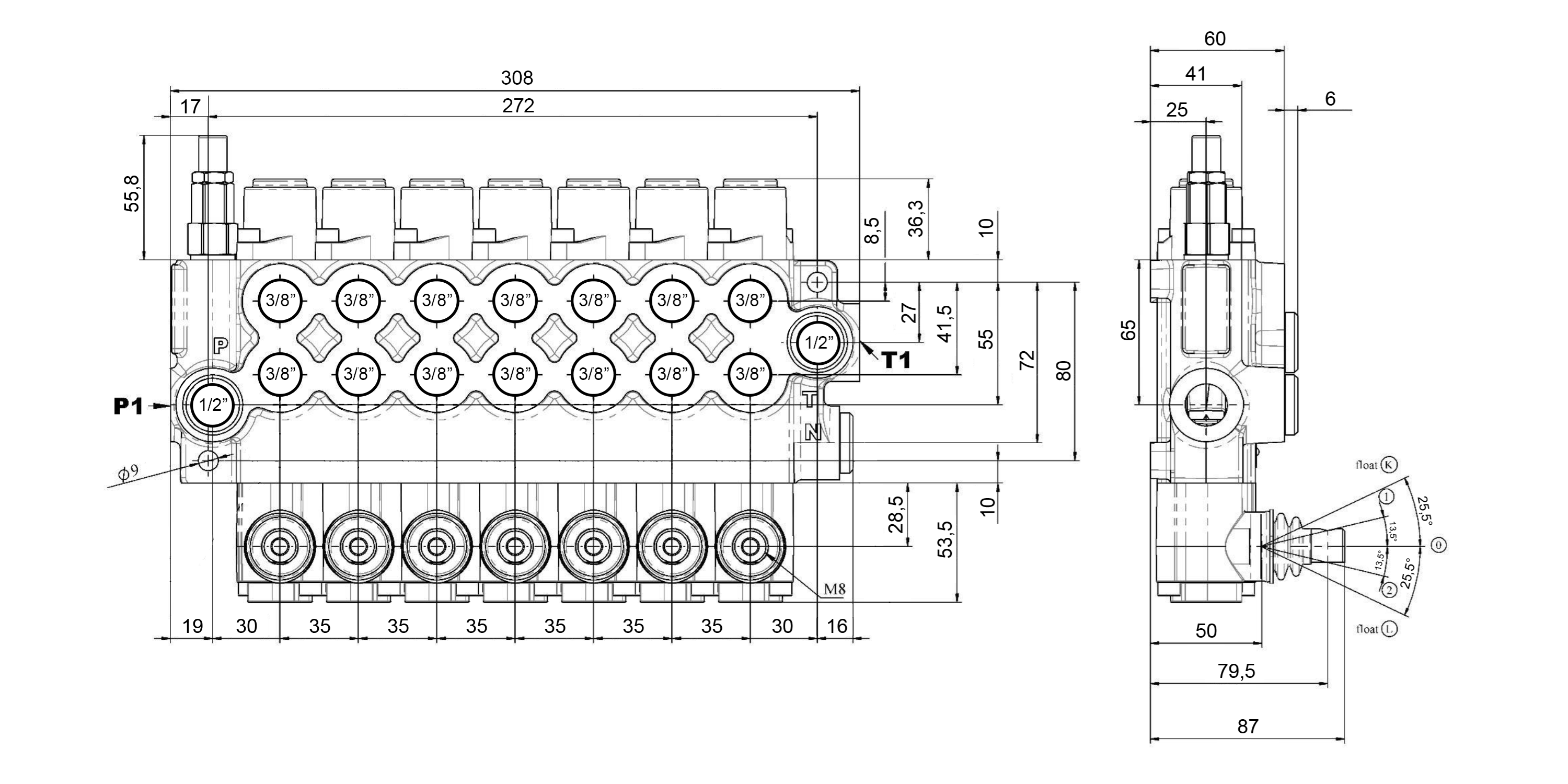

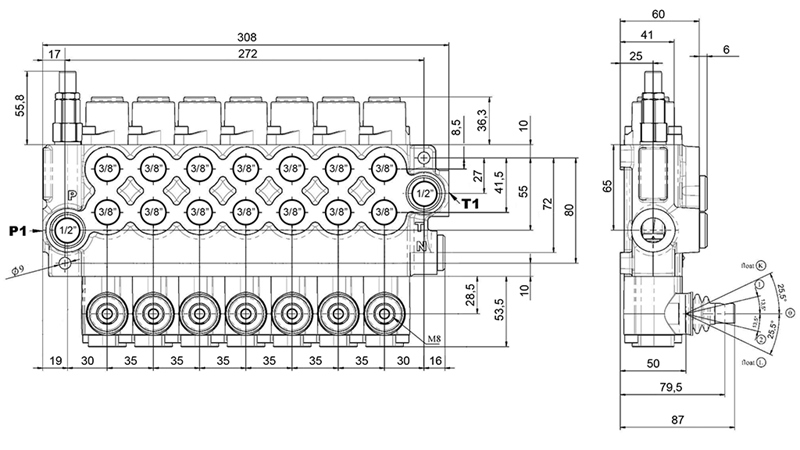

Mål

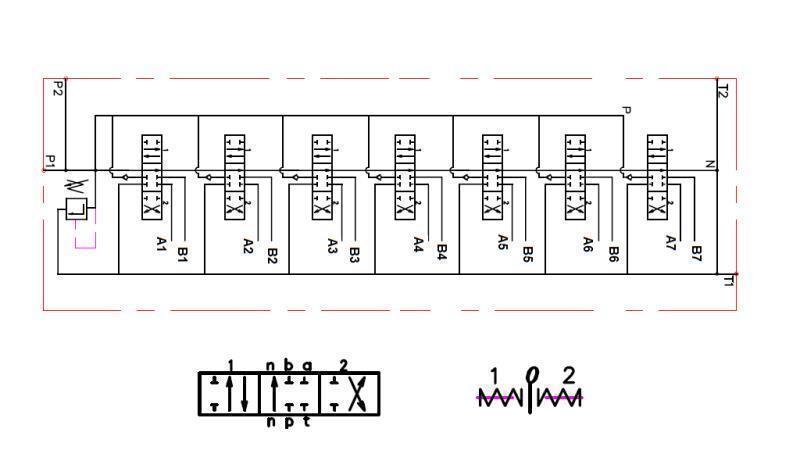

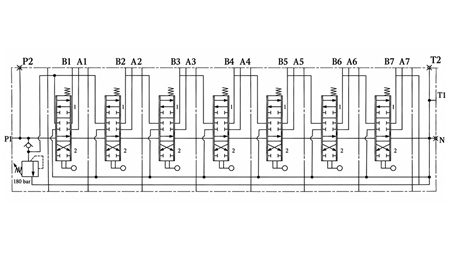

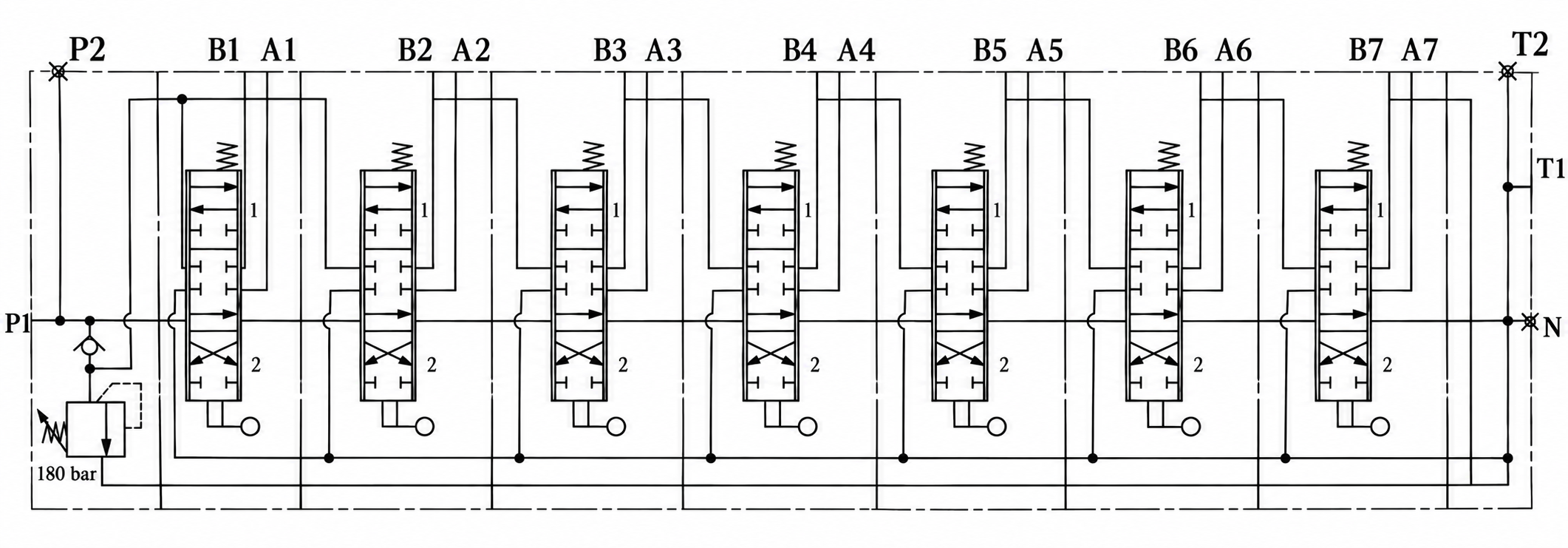

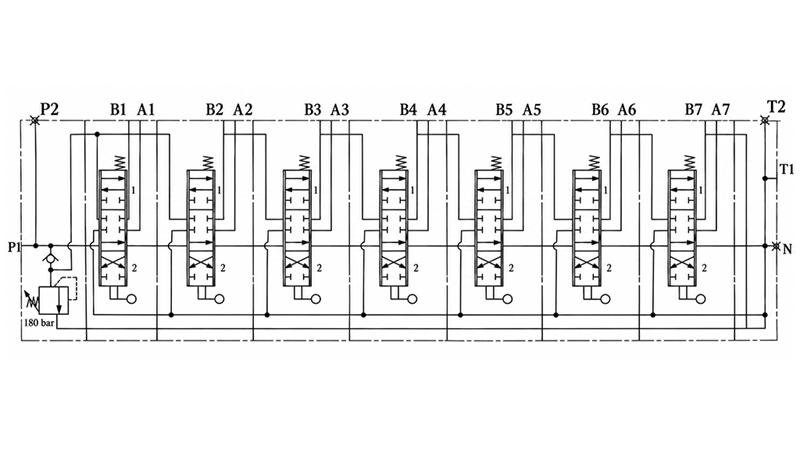

Hydraulikdiagram
